Автоматический выключатель А3726 (160 - 250а)

Автоматический выключатель А3726 используется для коммутации электросетей с переменным напряжением 380 В переменного тока с частотой 50 и 60 Гц и с постоянным 440 В. В процессе работы данное коммутационное устройство находится в 3 положениях: включенное, отключенное и проводящее состояние. Если выполняется отклонение тока от номинального, то происходит отключение автомата, благодаря этому осуществляется защита подконтрольных установок от коротких замыканий и перегрузок. Кроме того, автомат может использоваться для периодических коммутаций до 3 в час. В процессе токовых перегрузок осуществляется выключение автомата в обратно пропорциональной зависимости от токов. При КЗ отключается моментально. Могут повредить работе удары, толчки и вибрация частотой более 35 Гц.

Типы исполнения

• стационарное;
• выдвижное;
• с ручным приводом;
• с электроприводом.

По желанию заказчика данное коммутационное устройство можно укомплектовывается сборочными единицами А3726:

• независимый расцепитель;
• нулевой разъединитель;
• свободные контакты.

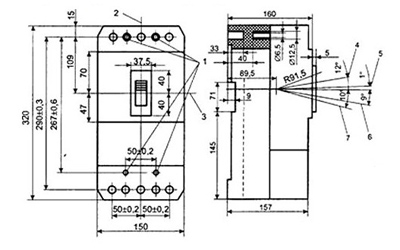

Рис.1 Габаритные и установочные размеры Выключателя А3726

Обозначение при заказе

Аббревиатура расшифровывается при заказе А3726:

• А - серия выключателя;
• 37 - серия устройства;
• 2 - второй габарит автомата;
• 6 - трехполюсный;
• У - климатическое исполнение;
• 3 - категория размещения.

Условия эксплуатации

• Высота над уровнем моря - 1000 м.
• Установка стационарная;
• автомат защищен от попадания брызг воды масла и других жидкостей;
• нет содержания взрывоопасных газов окружающей среды;
• не допустимо наличие воздуха испарений и пыли, которые влияют на работу прибора.
