Блок автоматического управления Вега-Модуль 2.3

Модуль автоматического управления Вега-Модуль 2.3 представляет собой электронное оборудование, предназначенное для автоматического управления технологическими устройствами и исполнительной аппаратурой.

Блоки управления включают в свой состав системы автоматической безопасности, аварийную и технологическую сигнализацию, а также широкий спектр инструментов, обеспечивающих регулирование технологическими параметрами. Устройства этой серии владеют встроенными часами с литиевым источником, что позволяет проводить управление и хранение информации с привязкой ко времени календаря.

Комплект поставки

  • модуль управления "Вега-Модуль 2.3";
  • коммутационный разъем;
  • 4 элемента крепления устройства;
  • технический паспорт и эксплуатационное руководство.

Устройство и принцип работы

Блок управления реализован в виде пластикового бокса, внутри которого расположена функциональная плата управления. Для управления и настройки блоков используются функциональные клавиши, выведенные на лицевую панель корпуса. Для индикации режимов работы используются светодиодные индикаторы и ЖК-дисплей.

Функционирование блока обеспечивается с помощью электрической принципиальной схемы, которая построена на базе высокопроизводительного контроллера Atmel. Высокую точность установки и контроля технологических параметров в процессе их регулирования обеспечивает система гальванической развязки, разделяющая управляющие каналы с системой питания. Алгоритм управления процессами определяется специализированным ПО, которое разрабатывается специально под конкретный технологический процесс.

Размещение и монтаж

Подключение блоков управления происходит согласно принципиальной схеме установки. Важно, чтобы в процессе монтажа сигнальные и силовые кабели были разделены друг от друга на максимально возможное расстояние. Дискретные измерительные датчики подключаются к блоку управления кабельной трассой, длина которой может составить до 15 метров. При потребности их установки на большем расстоянии следует использовать промежуточные релейные механизмы.

Гарантия изготовителя

На блоки дистанционного управления распространяется гарантия. Ее срок составляет один год с начала эксплуатации, а отсчет начинается с даты начала использования, но не позже 6-ти месяцев с момента поставки заказчику.

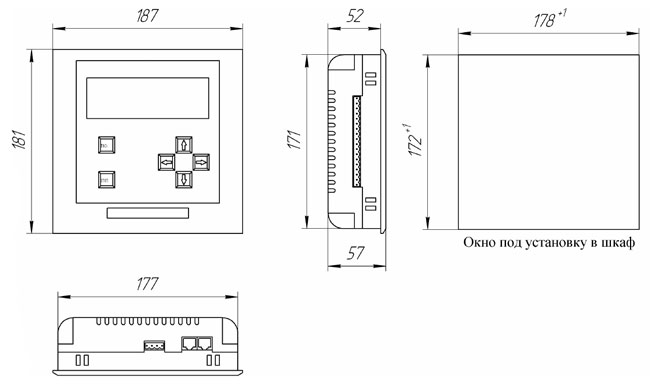

Схема установочных и габаритных размеров Блока Вега-Модуля 2.3

Рис.1 Габаритные и установочные размеры Блока управления Вега-Модуль 2.3

Технические характеристики

  • 16 дискретных входов с гальванической развязкой;
  •  2 счётчика для измерения частоты до 1 кГц;
  • 16 дискретных выходов ~220В, 2А (8 реле + 8 симмисторов);
  • 8 аналоговых входов 0..10В или 0..20мА, 10 бит АЦП;
  • 4 аналоговых выхода 0..10В или ШИМ, 10 бит ЦАП;
  • 6 каналов измерения температуры, от термодатчиков сопротивления, 4-х проводная схема, 16 бит АЦП;
  • 2 порта с интерфейсом RS232 и RS485, гальваническая развязка, протокол Modbus RTU, режим Slave, Master;
  • 1 порт RS232 для подключения GSM-модема;
  • ЖКИ 4х20 символов с подсветкой;
  • рабочая температура окружающей среды +5...+50°С.
