Блок концевых выключателей Оберон

Блок концевых выключателей «Оберон» относится к устройствам передачи информации о состоянии элементов запорной арматуры на системы визуализации данных или к исполнительным механизмам. С помощью блоков этой серии можно непрерывно контролировать положение запорной/регулирующей арматуры, формировать унифицированный токовый сигнал, пропорциональный положению элементов арматуры, а также управлять электрическими цепями внешних исполнительных механизмов, подключенных к этому блоку. Кроме этого, используя цифровой интерфейс RS-485, блок позволяет передавать информацию о внештатных или аварийных ситуациях, которые могут случаться в процессе работы запорной арматуры.

Блоки «Оберон» эффективно используются в составе систем телеметрии, автоматического контроля, управления и регулирования производственными процессами. Также ими могут комплектоваться измерительные и информационные системы, используемые при ведении учета вещества подаваемого трубопроводом, на котором имеется запорная и регулирующая арматура.

Комплект поставки

• датчик положения;
• шкаф контроля и управления;
• эксплуатационная инструкция;
• упаковка датчика и шкафа.

Состав БКВ и его работа

В состав блока концевых выключателей включен:

• измерительный датчик положения запорно-регулирующей арматуры (ЗРА);
• шкаф контроля и управления.

Датчик положений ЗРА используется с целью непрерывного мониторинга положения запорной арматуры, который осуществляется посредством измерения числа оборотов вращающегося вала, который соединяет датчик положения с приводом ЗРА. Полученный результат преобразуется в цифровой код и передается к шкафу управления и контроля, а также на систему индикации положения запорной арматуры. Шкаф управления и контроля осуществляет непрерывный контроль наличия напряжения на двигателе привода ЗРА, измеряет значение тока, управляет датчиком положений, осуществляет коммутацию электроцепей исполнительных механизмов, а также обеспечивает обмен информацией посредством цифрового порта RS-485.

Условия эксплуатации и хранения

Концевые выключатели выполнены в климатическом исполнении УХЛ и рассчитаны для работы в условиях температуры от +5ºС до +50ºС при показателе приведенной влажности 80% при Т=+35ºС. Храниться устройства должны в потребительской или транспортной таре в помещениях при условии соблюдения температурного режима в пределах 0ºС…+40ºС.

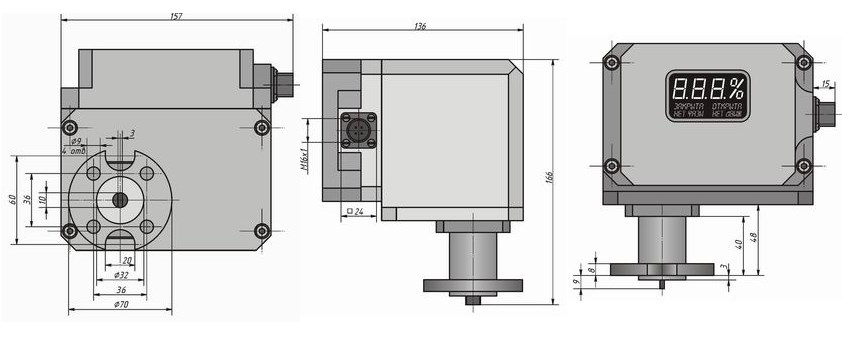

Рис.1 Габаритные размеры Блока концевых выключателей Оберон
