Блок переключения БПС

Блок переключения смазочный БПС относится к устройствам, которые выполняют функцию управления работой двухмагистральных смазочных систем концевого типа. С помощью этого устройства подаются команды управления для переключения потока масла из одной магистрали в другую магистраль. Переключение происходит тогда, когда достигается установленный рабочий уровень в одной из магистралей.

Эксплуатационные особенности

Блок БПС работает с пластичным смазочным материалом, который отличается показателем пенетрации не менее 290 и температуре +25ºС. Масло должно быть отфильтрировано от частиц с размером более 250мкм. Блок рассчитан на работу в условиях температурного режима внешней среды от +5ºС до +40ºС. По климатическому исполнению устройство предназначается для эксплуатации в условиях с умеренным климатом.

Конструкционные особенности

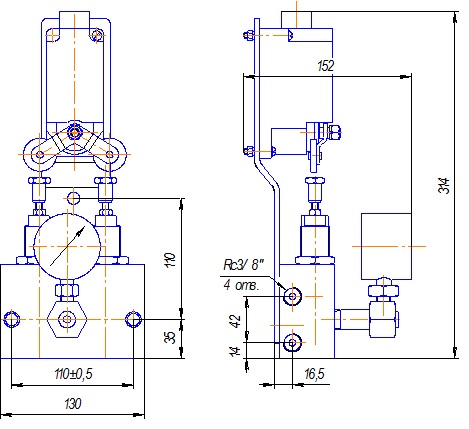

В состав блока БПС входит кронштейн, служащий базой для монтажа корпуса, в который встроены датчики давления и конечный выключатель. В корпусе устройства имеются резьбовые отверстия, при помощи которых подключаются датчики давления к магистральным маслопроводам. Датчики настраиваются таким образом, чтобы обеспечит срабатывание всех питателей. Как правило, установка блока переключения выполняется в конце самой длинной магистрали маслопровода центральной системы смазки.

Принцип работы

При превышении давления установленного порога в одной из магистралей происходит срабатывание всех питателей и датчика давления блока, который подключен к этой магистрали. Датчик приводит к воздействию на конечный выключатель, который выполнит остановку электропривода и обеспечит переключение электромагнитного реверсивного гидрораспределителя. При этом произойдет коммутация первой магистрали с резервуаром смазочной станции, а второй магистрали с подкачивающим смазку насосом.

Обозначение

Для маркировки используют следующее обозначение БПСХ1 Х2.

• Х1 – указывает на давление в МПа;
• Х2 – означает тип климатического исполнения.
