Блок питания БСИ-2.5

Блоки питания БСИ-2.5 представляют собой устройства, применяемые для создания эффективных систем питания контрольно-измерительных приборов. С помощью этих блоков осуществляется преобразование напряжения сети переменного тока 220 В в стабилизированное напряжение величиной 36 В. Блоки этой серии являются эффективными источниками питания для устройств, которыми комплектуются системы управления и регулирования технологическими процессами.

Устройства БСИ-2.5 используют двухступенчатую систему стабилизации переменного тока, которая применяет широтно-импульсный алгоритм регулировки напряжения в каждой из ступеней. Преобразователь владеет встроенной системой аварийного отключения, которая срабатывает, если напряжение в подающей сети имеет существенные отклонения от своего номинального значения. Защита срабатывает при понижении напряжения до 170 В и повышении до 250 В. Кроме этого, преобразователь владеет встроенной системой ограничения тока, который потребляется преобразователем (номинальная величина тока 2,5 А) и защитой от перегрева ключевого элемента, которая на определенное время отключает систему преобразования.

Условия эксплуатации

Блоки БСИ-2.5 представляют собой импульсные блоки питания, подача входного напряжения на которые осуществляется от однофазной сети переменного тока 220 В. Устройства реализованы в климатическом исполнении УХЛ3.1 и могут эксплуатироваться при температурах окружающего воздуха от +5ºС до +50ºС.

Комплект поставки

Комплектация блоков питания включает:

• блок БСИ-2,5;
• технический паспорт;
• эксплуатационное руководство;
• упаковочная тара.

Транспортирование и хранения

Перевозка блоков питания в заводской упаковке может осуществляться любым видом крытого транспорта, включая и воздушный (для этого используются герметизированные отапливаемые отсеки). Также блоки могут пересылаться почтовыми посылками с общим весом не больше 10 кг. Хранение блоков может осуществляться как в потребительской, так и транспортной таре. Для хранения используются складские помещения, в которых блоки располагаются на стеллажах или штабелями в ящиках (по 5 ящиков в каждом).

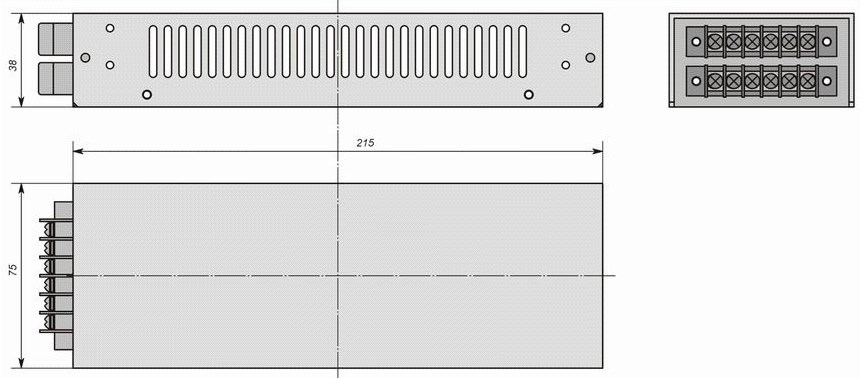

Рис.1 Габаритные размеры Блока БСИ-2,5
