Блок управления ПБУ7.20

Пневматические блоки управления ПБУ7.20 используются для управления пневматическими приводами литейных машин. Электрическое напряжение - 1-12В;2-24В;3-36В;4-48В;5-110В;6-220 В;7-360В. Существуют 3 рода тока:

  • постоянный;
  • переменный с частотой 50 Гц;
  • переменный с частотой 60 Гц.

Количество пневмораспределителей в пневматическом блоке:

  • 2 распределителя;
  • 3 распределителя;
  • 4 распределителя.

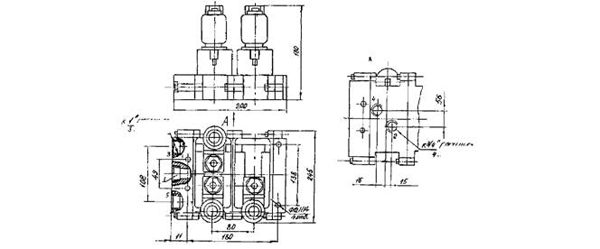

Габаритные и установочные размеры Блока управления ПБУ7.20

Рис.1 Габаритные и установочные размеры Блока управления ПБУ7.20

Технические характеристики

Наименование

П-БУ7.20

Условный проход, мм

20

Номинальное давление, МПа (кгс/см²)

1,0 (10,0)

Минимальное давление, МПа (кгс/см²)

0,3 (3,0)

Пропускная способность (каждого распределителя), м3/ч

5,6

Электрическое напряжение, В:

  • постоянного тока;
  • переменного тока частотой 50 Гц;
  • переменного тока частотой 60 Гц;

12; 24; 48; 110

36; 110; 220; 380

110; 220

Номинальная мощность электромагнита, не более:

  • постоянного тока, Вт
  • переменного тока частотой 50 Гц, В·А
  • переменного тока частотой 60 Гц, В·А

8

10

13

Утечки воздуха из пневмоблока, см3/мин

320

Вес, кг

7,8
