Датчик П120-МС-400

Датчик измерения температуры П120-МС-400 используется для определения температуры торможения воздушного потока и выдачи электронного сигнала в регулятор.

Основные преимущества

  • Рабочая способность датчика при воздействии дестабилизирующих факторов;
  • Высокая надежность при эксплуатации;
  • Не требуется дополнительного техобслуживания.

Конструкционные особенности

Конструкция датчика представляет собой устройство, состоящее из чувствительного элемента, который состоит их нескольких независимых резисторов, установленных в корпусе датчика. К резисторам подпаяны специальные выводы кабеля. Датчик крепится к изделию через отверстие, расположенное во фланце корпуса.

Принцип работы П120-МС-400 основывается на свойстве платиновой проволоки. С изменением температуры изменять свое сопротивление.

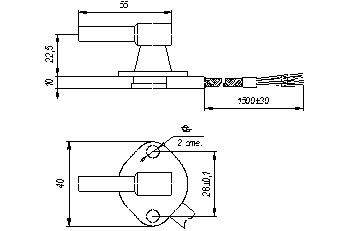

Габаритные и установочные размеры Датчика П120-МС-400

Рис.1 Габаритные и установочные размеры Датчика П120-МС-400

Технические характеристики

  • Интервал измерения температур -60…+200 ºС
  • Допустимая погрешность датчика:
  1. в интервале +30…+110 0С ±2 ºС;
  2. в интервале +110…+170 0С ±3 ºС;
  • Постоянная времени при скорости потока воздуха 45 м/с;
  • Атмосферное давление 6 с;
  • Вес 0,12 кг;
  • Электрическое сопротивление чувств. элемента датчика при 0 ºС - 46±0,25 Ом;
  • По методу градуирования датчик относится к категории II по ОСТ92-0694.
