Датчик влажности ДВТ

Датчик влажности предназначен широко применяется в разных отраслях промышленности и административных помещениях. Основное его назначение – это контроль технологических процессов, климат-контроль в помещениях, контроль экологических параметров, а также метеорологический контроль. Данный прибор может быть как с аналоговым, так и с цифровым выходом.

Устройство и принцип работы

Датчик ДВТ представляет собой устройство, состоящее из датчика влажности и медного чувствительного элемента, которые расположен в защитной арматуре и подключен к электрической цепи. По структуре данный прибор – это многослойный элемент с прослойкой губчатой платины и полимера, которая нанесена на подложку. Материал – кремний. Все изменения сопротивления чувствительного элемента и выходного напряжения датчика фиксируются вторичным прибором. Устройства данного типа не допускают конденсацию влаги. Современные ДВТ-ц состоит из цифровой микросхемы, включающей в сетя ДВ, ДТ (датчик температуры), микронагреватель, блок преобразования сигналов и блок усиления.

Принцип работы ТС основан на свойствах металлов менять сопротивление в зависимости от температурного режима. Узел измерительный ТС – это ЧЭ (чувствительный элемент), которые представляет бифилярную намотку их микропровода платинового. Данные устройства имеют унифицированный выходной сигнал или напряжение. Различают два вида схемы подключения.

  1. Двухпроводная – с токовым преобразователем
  2. Трехпроводная – с выходом по напряжению.

Типы датчиков влажности ДВТ:

1) ДВТ-001, ДВТ-001ц. Материал защитной арматуры приборов  - нержавеющая сталь серии 12Х18Н10Т.

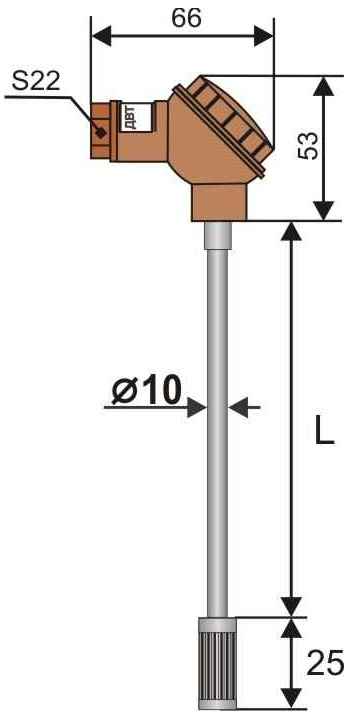

Габаритные размеры Датчика ДВТ-001, ДВТ-001ц

Рис.1. Габаритные размеры датчика влажности ДВТ-001, ДВТ-001ц

2) ДВТ-002, ДВТ-002ц. Материал защитной арматуры приборов - нержавеющая сталь серии 12Х18Н10Т.

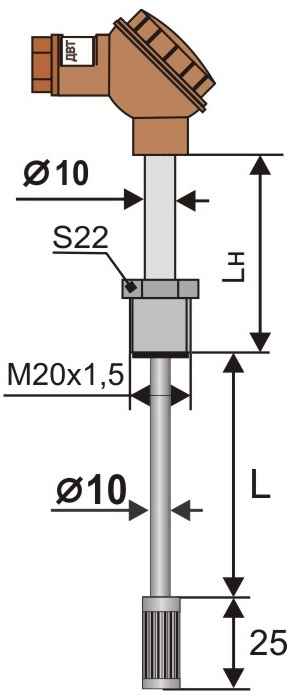

Габариты датчика влажности ДВТ-002, ДВТ-002ц

Рис.2 Габаритные размеры Датчика влажности ДВТ-002, ДВТ-002ц

3) ДВТ-003. Материал защитной арматуры приборов - нержавеющая сталь 12Х18Н10Т.

Габариты датчика ДВТ-003

Рис.3 Габаритные размеры Датчика ДВТ-003

4) ДВТ-101, ДВТ-101ц. Материал корпуса приборов - пластмасса марки ABC.

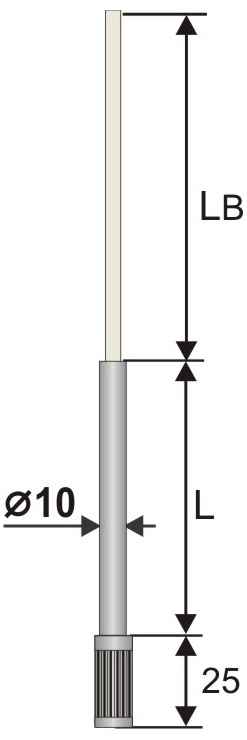

Габаритнные размеры Датчика ДВТ-101, ДВТ-101ц

Рис.4 Габаритнные размеры Датчика ДВТ-101, ДВТ-101ц

5) ДВТ-303ц. Материал корпуса приборов - пластмасса.

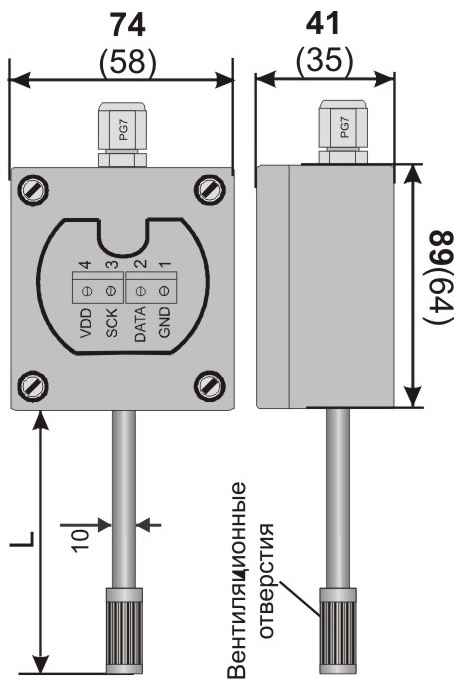

Габаритнные размеры Датчика ДВТ-303ц

Рис.5 Габаритнные размеры Датчика ДВТ-303ц

6) ДВТ-302, ДВТ-302ц. Материал корпуса приборов  - пластмасса марки ABC.

Габаритнные размеры Датчика ДВТ-302, ДВТ-302ц

Рис.6 Габаритнные размеры Датчика ДВТ-302, ДВТ-302ц

Маркировка при заказе

  • товарный знак предприятия;
  • дата изготовления;
  • заводской номер.

Комплект поставки ДВТ001, ДВТ-001ц, ДВТ-002, ДВТ-002ц. ДВТ-101ц. ДВТ-302ц, ДВТ-303ц

  • Датчик влажности ДВТ – 1 шт.
  • руководство по эксплуатации;
  • паспорт прибора.

Комплект поставки термопреобразователя ДВТ-003, ДВТ-013н

  • термопреобразователь – 6шт.
  • руководство по эксплуатации.

Конструкционные особенности

Конструкция датчика влажности неразборная.

Условия хранения и транспортирования

Прибор ДМТ рекомендовано хранить в закрытых и обязательно отапливаемых помещениях в заводской упаковке при:

  • температуре воздуха в диапазоне 0… 50°С;
  • относительной влажности воздуха около 95% при t=35°С;
  • в воздухе не должно быть агрессивных газов, вызывающих коррозию металла, пыли, паров кислот и щелочей.

Гарантия

Завод-производитель дает гарантийный срок 6 месяцев с момента продажи. Если прибор вышел из строя во время гарантийного срока, но потребитель выполнял все правила эксплуатации, производитель обязуется осуществить бесплатный ремонт или обмен.

Технические характеристики ДВТ-001ц. ДВТ-002ц, ДВТ-101ц, ДВТ-302ц, ДВТ-303ц

  • Пределы измерения относительной влажности, % - 0…100;
  • Рабочий предел идопустимых температур, ºС - -35…+120;
  • Погрешность измерения температуры, ºС:
  • -35...-20ºС ±2
  • -20...80ºС ±1,5
  • 80...120ºС ±2
  • Напряжение питания, В постоянного тока - 2,4 - 5,5;
  • Потребляемый ток, мкА – 550;
  • Схема соединения - четырхпроводная.

Технические характеристики ДВТ-001, ДВТ-002, ДВТ-302

  • Пределы измерения относительной влажности, % - 2…98;
  • Рабочий предел допустимых температур, ºС - -40…+85;
  • Погрешность измерения влажности, % - ±2
  • Напряжение питания, В постоянного тока - 5±0,25;
  • Потребляемый ток, мкА – 200;
  • Схема соединения – двухпроводная.

Технические характеристики ДВТ-003. ДВТ-013н

  • Рабочий диапазон измеряемых t, ºС- -40…+180;
  • Номинальная характеристика преобразования согласно ГОСТ 2858-94 – 50М;
  • Класс допуска – В;
  • Относительное сопротивление - 1,4280;
  • Длина рабочей части, L1 и L2, мм – 80, 100;
  • Диаметр рабочей части, D, мм – 6;
  • Показатель тепловой инерции, не более, с – 25;
  • Сопротивление изоляции, МОм – 100.
