Электрические насосы ПМ

Электро насосы ПМ-25, ПМ-50, ПМ-100, ПМ-200 устанавливаются в вертикальном положении с погружной насосной частью. Основное их назначение - это нагнетание смазочной жидкости в системах охлаждения инструмента, который используется на станках.

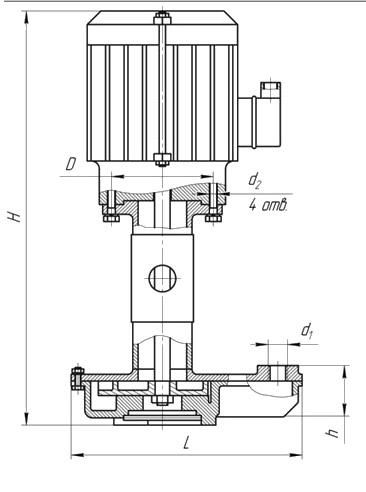

Габаритные размеры Насоса ПМ-25

Рис.1 Габаритные и присоединительные размеры насоса типа ПМ-25

Габаритные размеры Насосов ПМ
Наименование ПМ-25 ПМ-50 ПМ-100 ПМ-200
H, мм 398 570
h, мм 43 80
A. мм 160 224
D, мм 85±0,2 100±0,2
d1, мм G¾ M33*2
d2, мм M6 M8



Технические характеристики
Наименование параметра ПМ-25 ПМ-50 ПМ-100 ПМ-200
Номинальная подача, л/мин 25 50 100 200
Давление на выходе, МПа 0,03 0,02 0,04 0,04
КПД,% 14 18 19 35
Высота погружения, см 80 200 100 280
Номинальная мощность, кВт 0,18 0,25 0,55 0,75
Вес, кг 8 15
