Электромагнит ЭМВ 11-31 (тянущий)

Электромагнит ЭМВ 11-31 (тянущий) работает в составе вентилей и клапанов для тепловых сетей, а также котельных на газовых клапанах КГ с условным проходом 10, 20, 40, 50 мм. Это аналог электромагнита ЭМ-33-4. Климатическое исполнение УХЛ и Т категории размещения 3 согласно ГОСТа 15150. Степень защиты IP54 согласно ГОСТа 14255.

Напряжение питающей сети: 110 и 220 В постоянного тока. 220…240 В переменного тока с  частотой 50 Гц.  По согласованию с заказчиком напряжение питающей сети может быть изменено.

Условия эксплуатации

• температура окружающей среды от – 40 °С до +50 °С;
• вид климатического исполнения электромагнитов Т2, УХЛ категории размещения 2 по ГОСТ 15150-69;
• высота над уровнем моря – до 2000 м;
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли,
• ионизированных газов или солей, которые при гигроскопической абсорбции или конденсации влаги, находящейся в воздухе, могут вызвать снижение электрической прочности изоляции, атмосфера типа ІІ по ГОСТ 15150-69;
• степень защиты оболочки IP 44, IP 54 по ГОСТ 14254-80;
• нормальное рабочее положение – горизонтальное или вертикальное, допускается отклонение от  нормального рабочего положения не более 5°;
• номинальные значения механических внешних воздействующих  факторов — по ГОСТ 17516.1 для группы механического исполнения МЗ.

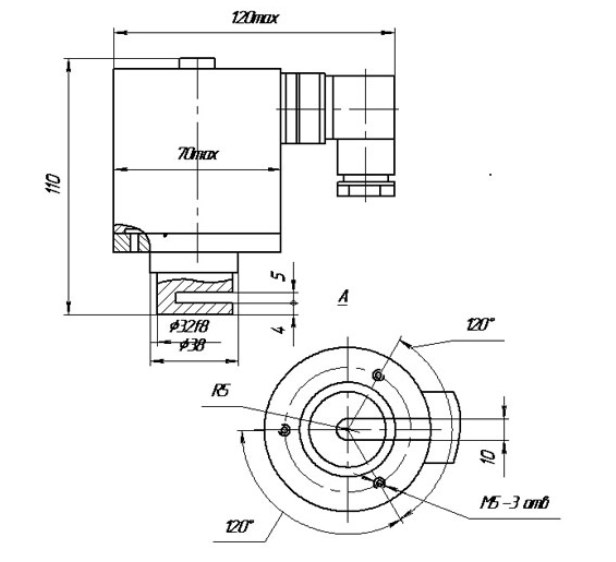

Рис.1 Схема габаритных и установочных размеров электромагнита ЭМВ 11-31
