Фильтры-транспортеры Х44-3Х

Фильтр Х44-3Х представляет собой промышленное устройство, предназначенное для очистки СОЖ, сделанный на водной основе при диапазоне вязкости от 1 до 1,5 мм²/см от разных примесей и частиц. В данном устройстве фильтровальная бумага служит фильтрующим элементом. Состав данного материала обеспечивает тонкость очистки жидкости. Кроме того, фильтровальная бумага отличается высокой износостойкостью, а также имеет высокую пропускную способность.

Условия эксплуатации

Фильтры-транспортеры Х44-3Х применяются в закрытых помещениях при допустимой температуры от +10…+400ºС. В воздухе помещения не должно быть агрессивных газов и щелочных примесей, которые вызывают коррозию металла. Вид климатического исполнения – УХЛ4 для стран с умеренным климатом, для стран с тропическим климатом климатическое исполнение -О4.1.

Данный фильтрующий прибор состоит из металлического корпуса, ведущего вала, ведомого вала, транспортерной ленты, редуктора, устройства для запуска и остановки рабочего привода конвейера, натяжного устройства, емкость для загрязненной фильтровальной бумаги.

Комплектность

• фильтр Х44-3Х;
• паспорт;
• руководство по эксплуатации;
• фильтровальная бумага.

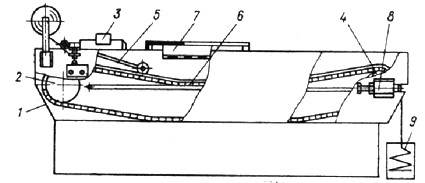

Рис. 1 Устройство фильтра Х44-3Х

1. Корпус
2. Вал ведущий
3. Редуктор
4. Вал ведомый
5. Устройство для оставновки и запуска привода в автоматическом режиме
6. Лента транспортерная
7. Приемник
8. Натяжное устройство
9. Емкость
