Гидропривод ELMO-ГМ 15х4/20

Гидропривод ELMO-ГМ 15х4/20 используется для подъема колокола трансформатора при проведении ремонтных работ, которые связаны с устранением и проверкой неисправностей в активной части трансформатора.

Состав

Гидропривод ELMO-ГМ 15х4/20 состоит из:

  1. Гидроцилиндра;
  2. Фиксатора нижнего;
  3. Фиксатора верхнего;
  4. Планки;
  5. Поддона;
  6. Колокола.

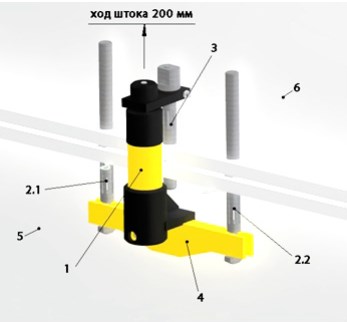

Схема гидропривода ELMO-ГМ 15х4/20

Рис.1 Схема составляющих гидропривода ELMO-ГМ 15х4/20

Технические характеристики
Параметр  Значение
Максимальное давление, МПа (кгс/см2) 20 (200)
Подача рабочей жидкости, л/мин 4
Потребляемая мощность, кВт 2,2
Напряжения питания 3х380 В, 50 Гц
Усилие, развиваемое одним гидроцилиндром, т 15
Ход штока гидроцилиндра, мм 500
Емкость гидробака, л 35
Масса, кг 1300
Комплектность поставки гидропривода ELMO-ГМ 15х4/20
Наименование и условное обозначение Назначение Кол-во
Агрегат насосный YG4э1/20 создание необходимого удельного напряжения в рабочей жидкости гидросистемы 1
Стойка подъемная СПг15/20-5500 создание необходимого усилия 4
Приспособление ПК10х4/50-200 отрыв колокола от поддона 4
Рукав высокого давления (Dу6) Ру 40 МПа, l=10м подвод рабочей жидкости к исполнительным гидроцилиндрам 8
Комплект ЗИП - 1
