Гидрораспределитель 10.1600.000-01

Гидрораспределитель 10.1600.000-01 используется для распределения потока и регулирования давления рабочей жидкости и управления работой механизмов в гидравлических системах машин с насосами.

Схема гидрораспределителя 10.1600.000-01

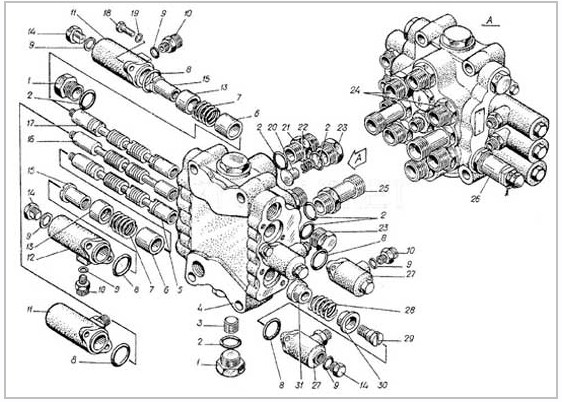

Рис.1 Схема гидрораспределителя 10.1600.000-01

  1. Пробка 02.1700.03
  2. Кольцо 9833.027.032.30.2.2
  3. Пробка 3/4 - 11.0801.002
  4. Корпус 10.1600.001
  5. Золотник 10.1600.002
  6. Упор 10.1600.027
  7. Пружина 10.1600.005
  8. Кольцо 9833.042.048.30.2.2
  9. Кольцо 9833.012.016.25.2.2
  10. Штуцер 10.0801.011
  11. Крышка 10.1600.026
  12. Крышка 10.1600.025
  13. Упор 10.1600.007
  14. Пробка 10.1600.003
  15. Направляющая 10.1600.006
  16. Золотник 10.1600.003
  17. Золотник 10.1600.028
  18. Болт 7796.8.25
  19. Шайба 6402.8
  20. Клапан обратный 02.1600.024
  21. Штуцер 10.1600.015
  22. Пружина 02.1600.025
  23. Пробка 02.1600.023
  24. Штуцер 09.1900.015
  25. Штуцер 10.1600.016
  26. Клапан разгрузочный 10.1600.100
  27. Крышка 10.1600.019
  28. Пружина возврата золотника 02.1600.019
  29. Винт 02.1600.014
  30. Седло пружины 02.1600.015
  31. Втулка 10.1600.014
