Гидрораспределитель РЕХ 10.3

Гидрораспределитель РЕХ 10.3 имеет электрогидравлическое управление для движения рабочих механизмов станков и машин.

Особенности конструкции

  • исполенение с установкой времени срабатывания основного золотника;
  • исполнение с регулировкой хода основного золотника.

Гарантийные обязанности

Изготовитель обязуется выполнять основные условия гарантии в течении 1 года при соблюдении заказчиком основных правил эксплуатации и хранения, которые указываются в руководство по эксплуатации.

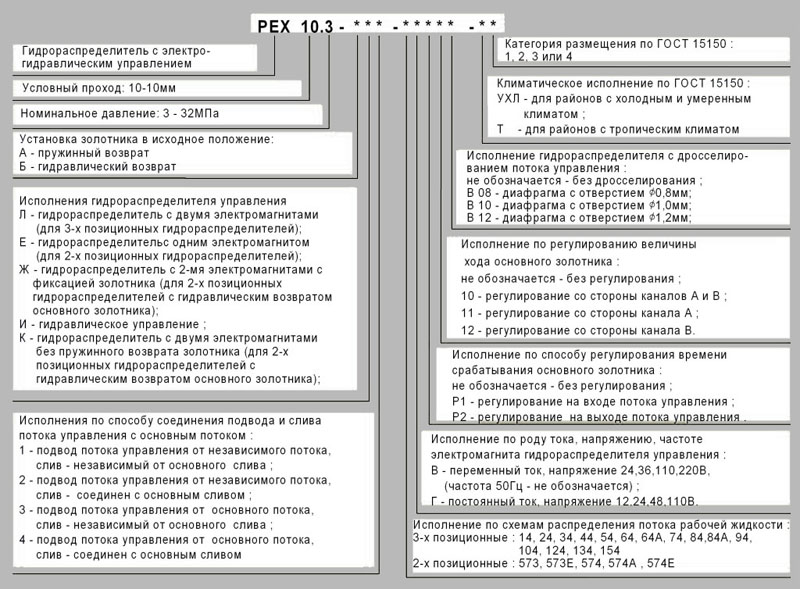

Структура условного обозначения при заказе

Условное обозначение при заказе

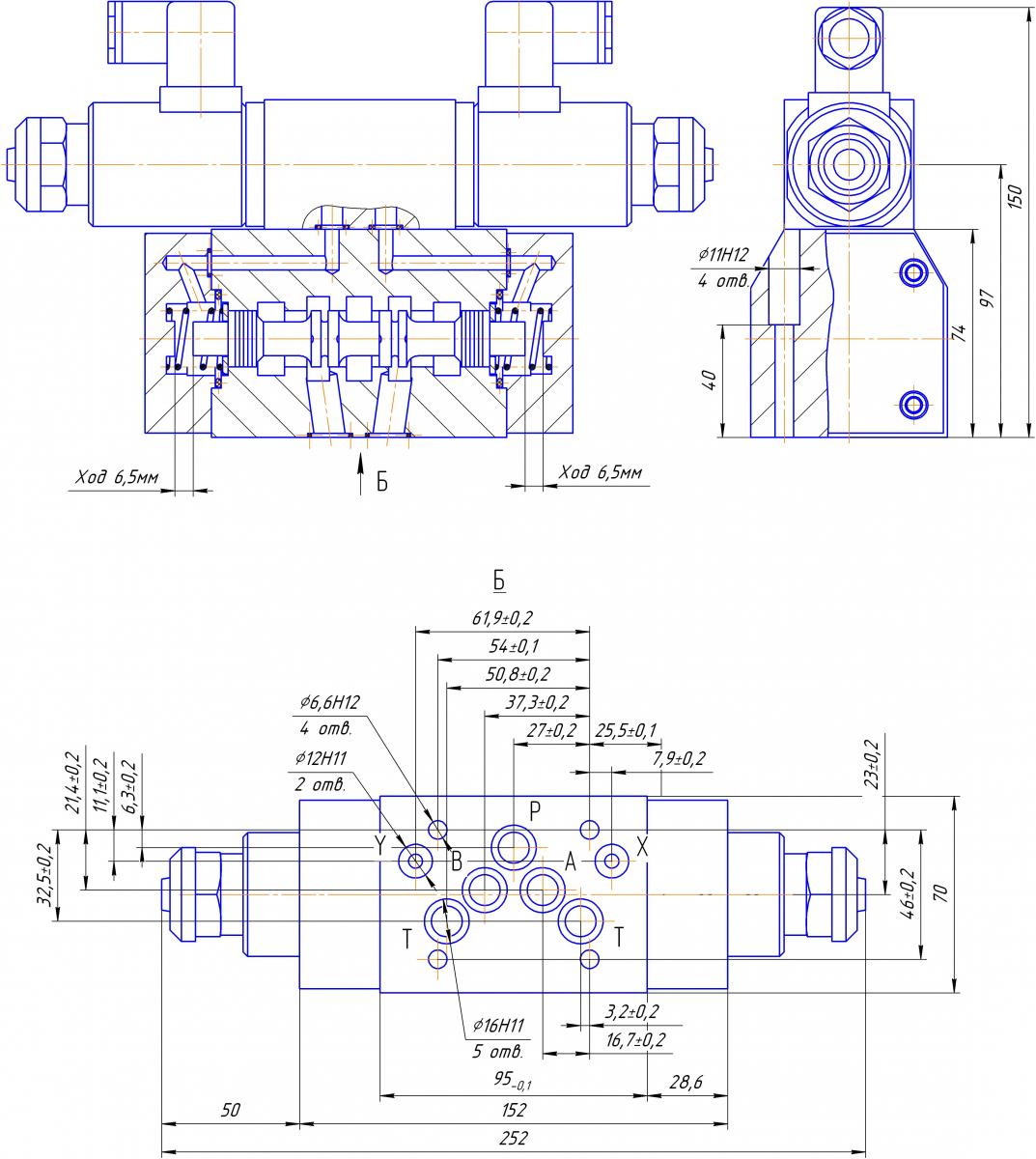

Схема габаритных и присоединительных размеров Гидрораспределителя РЕХ 10.3

Рис.1 Габаритные и присоединительные размеры Гидрораспределителя РЕХ 10.3

Технические характеристики
Наименование Значения
Условный проход, мм 10
Входное давление, МПа 32

Давление на выходе (сливе), максимальное, МПа:

  • для исполнений с независимым сливом из гидрораспределителя управления
  • для исполнений с объединенным сливом из гидрораспределителя управления



25
6

Расход рабочей жидкости, л/мин:

  • номинальный
  • max



40
120
Внутренняя герметичность, см3/мин 200
Время срабатывания, мс 35

Давление управления, МПа:

  • max
  • min



25
1,2

Вес, кг:

  • с одним электромагнитом
  • с двумя электромагнитами



7,0
7,5
