Гидрораспределитель РХ 346

Гидрораспределитель РХ 346 предназначен для запуска, остановки и направления рабочей жидкости между потребителями, генераторами напорного потока и резервуаром. Количество рабочих секций варьирует от 1 до 11.

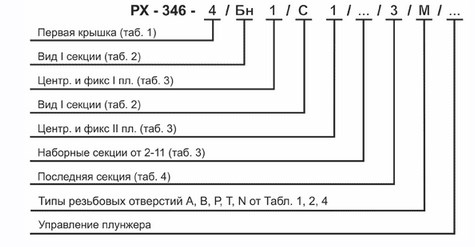

Структура условного обозначения

Структура условного обозначения

Технические характеристики
Наименование Значения

Номинальное давление на входе, МПа

  • номинальное
  • max
  • min



20

20

5
Расход рабочей жидкости, л/мин 60
Max  внутренние утечки по зазорам золотника из рабочей полости при нейтральной позиции золотника, см3/мин 18

Кол-во рабочих секций

  • max
  • min



11

1
Усилие, Н 200
Ход золотника, мм 7

Температура окружающей среды, ºС

  • max
  • min



+45

-60
Рабочая жидкость минерал./гидравлические масла

Характеристики рабочей жидкости

1. кинематическая вязкость, мм2/с

  • min
  • max



2. температура окружающей среды, ºС

  • min
  • max

3.класс чистоты

4. номинальная тонкость фильтрации, мкм





10

400



-40

+80

13

25
