Гидрораспределитель Р-100

Гидрораспределители Р 100 используется для распределения рабочей жидкости в гидравлической системе экскаваторов, погрузчиков и другой техники. Трехзолотниковые гидрораспределители подают рабочую жидкость с разными скоростями к гидравлическими силовыми механизмами такими как двигатели и цилиндры. Благодаря предохранительному клапану можно избежать перегрузку гидросистемы экскаватора "Н-нейтраль". В модификации гидрораспределителя Р100.3.000-01 имеется слив для подключения к потребителю.

Схема гидрораспределителя Р 100

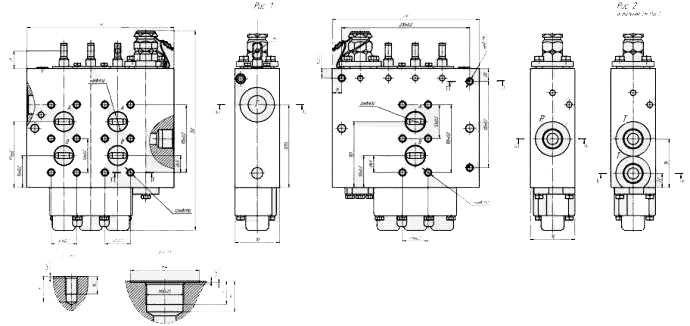

Рис.1 Схема гидрораспределителя Р 100

  • Р - подвод рабочей жидкости;
  • Т - слив рабочей жидкости;
  • А - вывод в полости "Подъем";
  • В - вывод в полости "Опускание".
Технические характеристики

Наименование

Значения
Тип распределителя клапанно-золотниковый, моноблочный

Разгрузка

через переливной клапан

Гидроклапан

предохранительно-переливной с серводействием

Позиции золотника

Н - нейтраль(разгрузка)
П - подача рабочей жидкости в полость
А (рабочая позиция "Подьем")
О - подача рабочей жидкости в полость
В (рабочая позиция "Опускание")
без фиксации в рабочих позициях П и О, возврат в Н - по освобождению органа переключения золотника

Тип золотника

с закрытым центром, уравновешенный с торцов

Управление золотником

ручное

Регулирование расхода рабочей жидкости (скорости движения силового органа)

бесступенчатое, на давлениях близких к противодавлению силового органа

Условный проход, мм

20

Расход рабочей жидкости, л/мин:

  • номинальный
  • min
  • max

80
30
100

Давление на входе, МПа

  • номинальный
  • min
  • max

16
5
20

Диапазон настройки предохранительного клапана, МПа

5...20

Класс чистоты

16

Усилие перемещения золотника при перемещении через рычаг рукояткой l=200 мм, Н

50

Усилие перемещения золотника (непосредственно без привода), Н

600
