Горелка газовая ГГ-3

Горелка газовая ГГ-3 используется для сжигания газообразного топлива в топках паровых и водогрейных котлов.

Состав

Горелка газовая ГГ-3 состоит из:

  1. Короба воздушного.
  2. Коллектора газового.
  3. Завихрителя.
  4. Заслонки.
  5. Сектора.
  6. Электромагнита.
  7. Винта регулировочного.
  8. Штуцера.
  9. Ниппеля.

Схема Горелки газовой ГГ-3

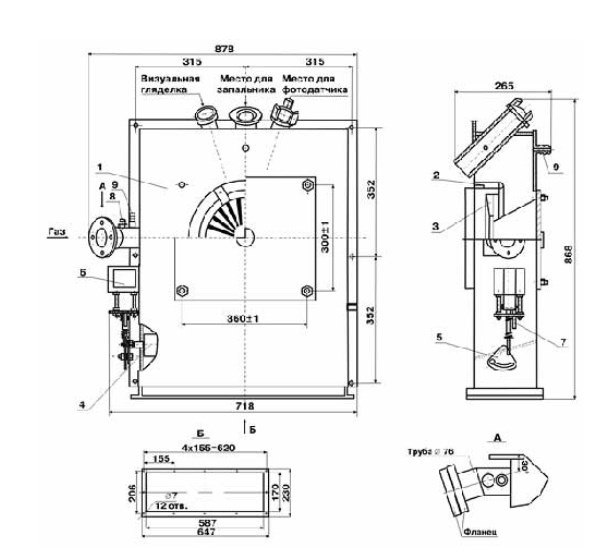

Рис.1 Схема Горелки газовой ГГ-3
