Горелка мазутная ГМ-1

Горелка мазутная ГМ-1 используется для раздельного сжигания жидкого и газообразного топлива в топках котлов типа Е (ДЕ) соответствующей тепловой мощности.

Состав

Горелка ГМ-1 состоит из:

1. Форсунки.
2. Газового коллектора.
3. Лопаточного завихрителя воздуха.
4. Опоры.
5. Фланеца.
6. Заглушки.
7. Прокладки.
8. Фиксатора.
9. Гляделки.
10. Места установки фотодатчика.
11. Места установки запальника.

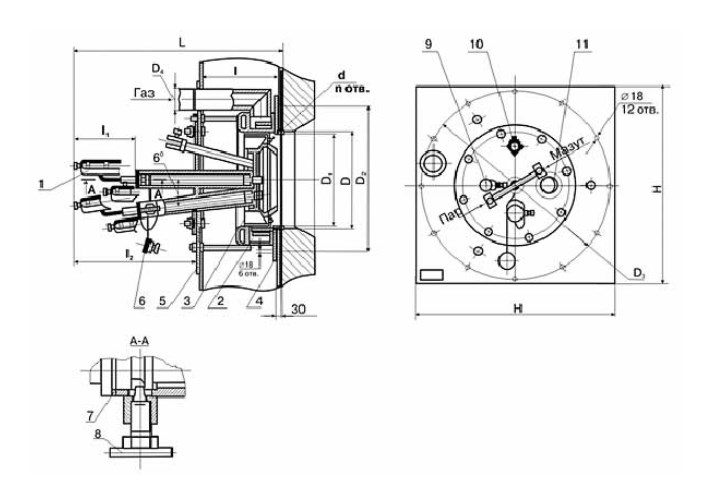

Рис.1 Схема горелки газовой ГМ-1
