Индикатор сетевого напряжения "Арктур-220-3Ф-01"

Устройство Арктур-220-3Ф-01 представляет собой индикатор сетевого напряжения, который используется для защиты электрических приборов и для передачи информации о внештатных ситуациях, возникающих в процессе токоподачи. Электронные блоки этого типа предназначены для установки в 3-фазные сети с целью защиты устройства от критического изменения величины фазного напряжения, а также от возможного изменения чередования фаз. В случае возникновения одного из перечисленных случаев информация в виде цифрового сигнала передается посредством цифрового интерфейса RS485 к внешним системам контроля и мониторинга состояния сети.

Область применения

Индикатор сетевого напряжения Арктур-220-3Ф-01 предназначены для использования в системах защиты 3-фазных асинхронных двигателей в составе АСУТП разных предприятий и промышленных объектов. Также устройства имеют широкое практическое применение в бытовом и коммунальном хозяйстве.

Особенности конструкции и работы

Конструктивно прибор выполнен в виде блочного устройства, которое крепится на монтажную DIN-рейку. Функциональная схема электронного блока рассчитана для использования в трехфазных сетях (звезда) с величиной напряжения 380 В и заземленной нейтралью. Основу индикатора Арктур-220-3Ф-01 составляет релейная система, которая включается при наличии в сети нормального напряжения и правильного чередования фаз.

В процессе работы индикатора Арктур-220-3Ф-01 будет осуществляться непрерывный контроль величины питающего напряжения на фазах и правильность их расположения. Выявление неправильного чередования фаз (перепутывание) исключит вращение асинхронных двигателей в обратную сторону. Для визуальной сигнализации о состоянии напряжения и фаз в приборе имеются светодиодные индикаторы, расположенные на лицевой панели устройства.

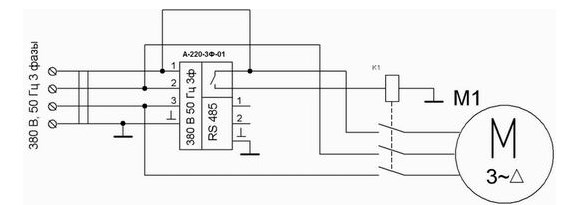

Рис.1 Принципиальная схема Индикатора Арктур-220-3Ф-01
