Индукционный датчик FOTEK PS-05N

Индуктивные бесконтактные датчики FOTEK PS-05N простые в эксплуатации. Они работают при воздействии света, шумов, диэлектрической пыли и жидкостей (машинное масло). Данные устройства имеют четко очерченную активную зону. При попадании в активную зону датчика металлического предмета, осуществляется изменения состояния выходного коммутирующего элемента датчика, вместо которого может использоваться PNP либо NPN транзистор (тиристор). Все модели имеют светодионый индикатор состояния, который обеспечивает контроль работоспособности, своевременную настройку и ремонт оборудования.

Обозначение при заказе прямоугольного типа датчика:

Условное обозначение PS-05-N-B-V-PG:

  • где PS - прямоугольный тип;
  • 05 - расстояние срабатывания составляет 5 мм;
  • N - тип выхода - NPN - транзистор; P - транзистор - PNP;
  • состояние выхода: нет=Н.О. (нормально открытый); в=н.з. (нормально закрытый).
  • компоновка V-вертикальная, нет- горизонтальная;
  • способ подключения нет= кабель; PG= кабель со штуцером М8.

Габаритные и установочные размеры PS-05N

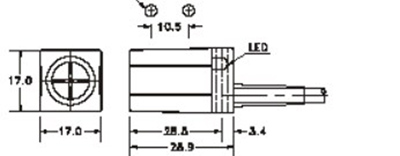

Рис.1 Габаритные и установочные размеры PS-05N
