Изолятор ИО-6-3,75 У3

Изолятор ИО-6-3,75 У3 используется для изоляции и механического крепления токоведущих частей в электроаппаратах и для монтажа токоведущих шин распределительных устройств электростанций и подстанций номинальным напряжением 6 кВ.

Модификации

Изолятор изготавливается в двух типоисполнениях в зависимости от количество отверстий сверху:

  • ИО-6-3,75 I У3,
  • ИО-6-3,75 II У3.

Схема Изолятора ИО6-3,75 I

Рис.1 Схема Изолятора ИО-6-3,75 I

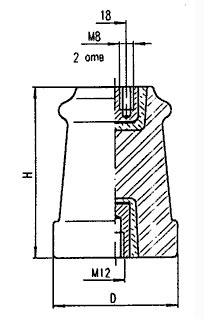

Схема Изолятора ИО-6-3,75 II

Рис.2 Схема Изолятора ИО-6-3,75 II

Технические характеристики
Параметр Значение
Номинальное напряжение, кВ 6
Минимальная разрушающая сила на изгиб, кН 3,75
Габаритные размеры, мм
  • H
  • D
 100
77
Масса, кг 1,0
