Изолятор опорный ИО-10
Изолятор опорный ИО-10 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 10 кВ и применяется внутри помещения.
Модификации
- ИО-10-3,75 I У3,
- ИО-10-3,75 II У3,
- ИО-10-7,5 У3,
- ИО-10-20,00 У3.

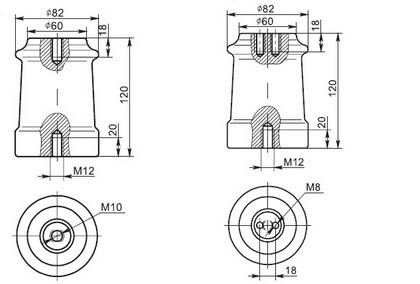

Рис 1. Схема Изолятора ИО-10-3,75

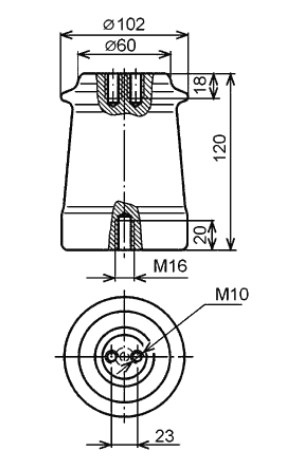

Рис.2 Схема Изолятора ИО-10-7,5

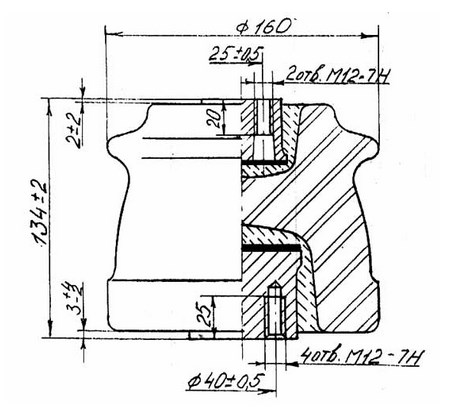

Рис.3 Схема Изолятора ИО-10-20
| Параметр | ИО-10-3,75 | ИО-10-7,5 | ИО-10-20,00 |
| Номинальное напряжение, кВ | 10 | ||
| Испытательное напряжение грозового импульса, кВ | - | 80 | - |
| Минимальная разрушающая сила на изгиб, кН | 3,5 | 7,5 | 20 |
| Масса, кг | 1,2 | 2,2 | 5,6 |
