Изолятор СИ-6ДП НЭ.388.00.00.00П

Нет фото

Изолятор СИ-6ДП НЭ.388.00.00.00П используется для деления контактной сети напряжением 600 В постоянного тока с медным контактным проводом МФ-85 или МФ-100, на ряд изолированных друг от друга участков. Масса - 11,0 кг.

Конструкционные особенности

Изолятор СИ-6 ДП НЭ устанавливается в проводе плюсовой полярности.Он представляет собой раму, которая выполнена из двух брусьев, изготовленных из стеклопластика профильного, скрепленных стальными скобами. Ходовую часть образуют элементы и концевые зажимы, снабженные виброгасителями, закрепленными на скобах. На раме установлена дугогасигельная камера. Дугогашение осуществляется за счет принудительного гашения дуги и воздушных зазоров.

Схема изолятора СИ-6ДП

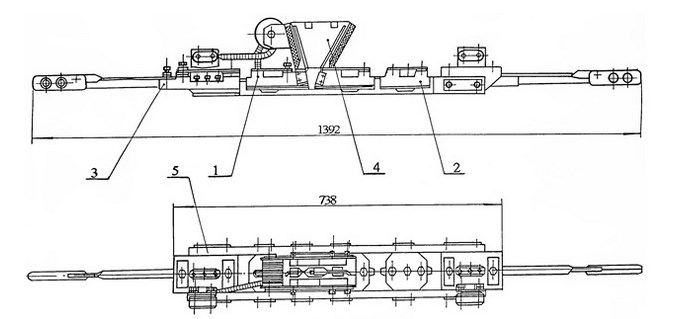

Рис.1 Схема изолятора СИ-6ДП

  1. Элемент токопроводящий 724.03.000
  2. Элемент ходовой 725.02.000;
  3. Зажим концевой с виброгасителем НЭ 388.02.00.000;
  4. Камера дугогасителя НЭ 388.03.00.000;
  5. Рама НЭ 388.01.00.00П
