Изолятор СИ-6МП НЭ.389.00.00.00П

Изолятор СИ-6МП НЭ.389.00.00.00П используется для деления контактной сети с напряжением 600 В постоянного тока с медным контактным проводом МФ-85 либо МФ-100, на ряд изолированных друг от друга участков.

Конструкционные особенности

Концевые зажимы снабжены виброгасителями. Эксплуатация виброгасителей позволяет увеличить износостойкость контактного провода, а также предотвращает излом в зоне установки изолятора. Данный изолятор СИ-6 МП НЭ устанавливается в проводе минусовой полярности. Данный изолятор - это рама, которая выполнена из 2-х брусьев, изготовленных из стеклопластика профильного, который скреплен стальными скобами. Ходовая часть изолятора образует нейтральный элемент и концевые зажимы, которые снабжены виброгасителями, закрепленными на скобах.  Масса - 6,6 кг.

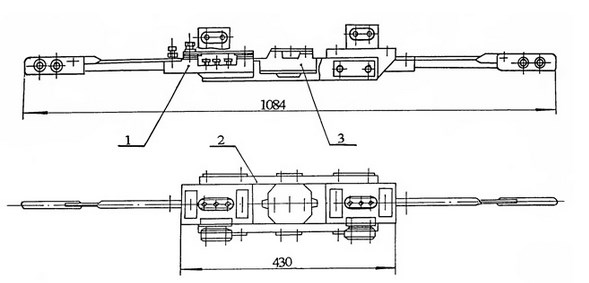

Рис.1 Схема Изолятора СИ-6МП НЭ 389.00.00П
