Клеммы КП 1

Приборные клеммы КП 1 относятся к коммутационным комплектующим, используемым в электрических цепях переменного и постоянного тока. Эти устройства применяются для подключения контрольно-измерительной аппаратуры, используемой для контроля электрических цепей различной аппаратуры, которая применяется как на наземных неподвижных объектах, так и на транспортных средствах, включая водный и воздушный тип.

Особенности

Приборные клеммы рассчитаны для использования при напряжении в электрической цепи не выше 250 В и силе тока до 6 А. Устройства производятся в двух исполнениях, отличающихся конструкцией:

• КП-1а – владеет стержнем, который изолирован от установочной платы;
• КП-1б – имеется стержень, который владеет надежным контактом с установочной платой.

Конструкционно клеммы могут производиться с корпусом из карболита или ABS пластмассы. В процессе эксплуатации обе модификации способны выдерживать до 103 подключений проводников, которые не пребывают под электрической нагрузкой. Клеммы этого типа рассчитаны на эксплуатацию в воздушной среде, которая не имеет в своем составе агрессивных примесей, повреждающих металлические элементы и изоляцию. Использование коммутационных узлов возможно при температурах от -60ºС до +100ºС.

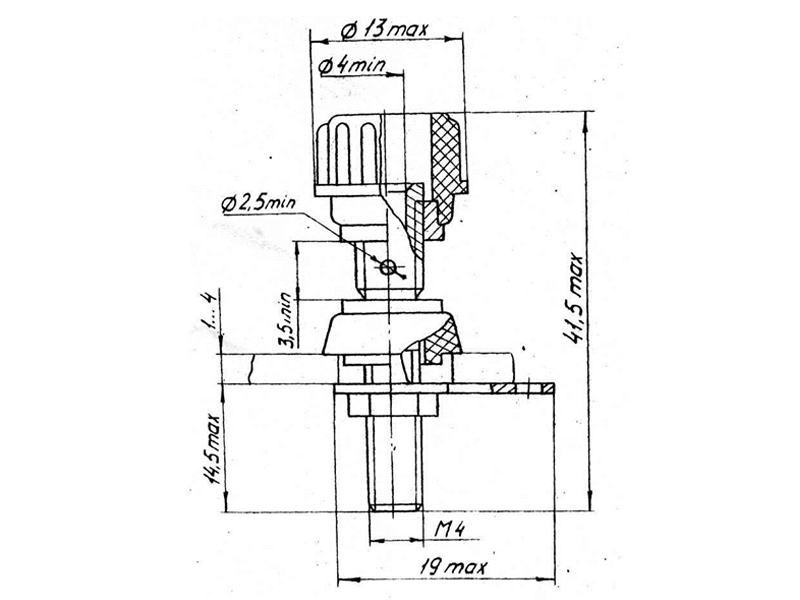

Рис.1 Габаритные и установочные размеры Клеммы КП-1б

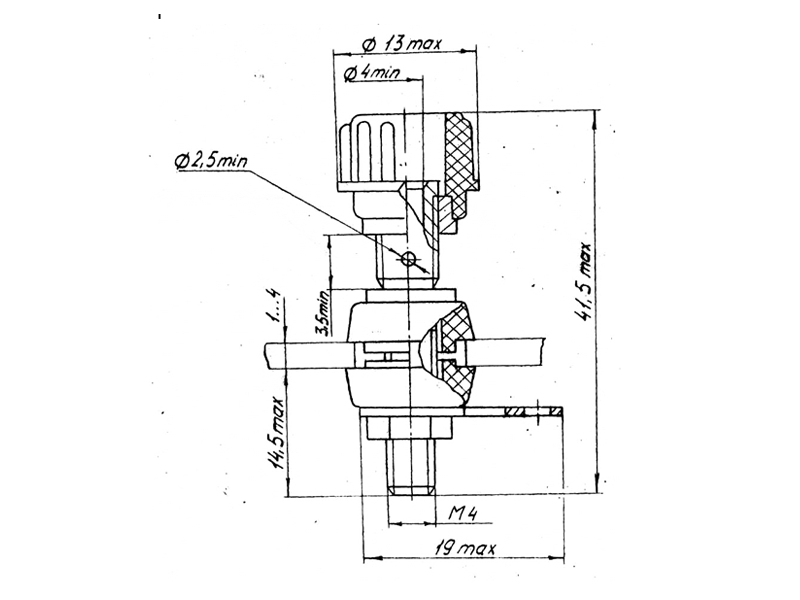

Рис.2 Габаритные и установочные размеры Клеммы КП-1а
