Коллектор термопар ВТ-36

Коллектор термопар ВТ-36 используется для определения температуры газа в турбинах газотурбинных двигателей. Данный прибор используют в:

  • ВК-2500 (серия1);
  • ТВ3-117ВМА-СБМ1В;
  • ТВ3-117ВМА-СБМ1В (серия1);
  • ТВ3-117ВМА-СБМ1В (серия2);
  • ТВ3-117ВМА-СБМ1В 4/4E.

Габаритные и установочные размеры Коллектора ВТ-36

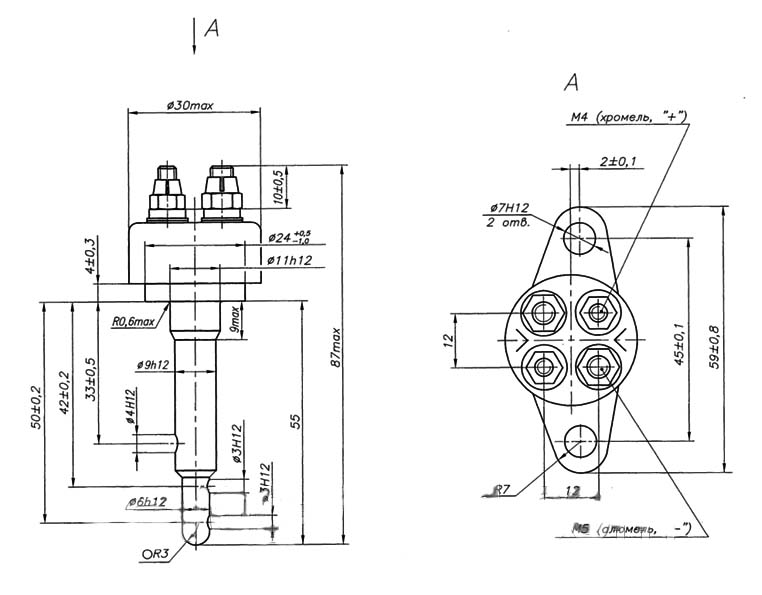

Рис.1 Габаритные и установочные размеры Коллектора ВТ-36

Технические характеристики

  • Кол-во выходных сигналов - 2;
  • Рабочий диапазон измерения от 450 до 1000 °C;
  • Max рабочая температура 1110 °C (в течение 5% ресурса);
  • Предел допускаемого отклонения ТЭДС соответствует классу точности 2 (ГОСТ 3044);
  • Вес 0.14 кг;
  • Сопротивление изоляции:
  1. в нормальных условиях - 0.5 МОм;
  2. при 700 °C рабочего конца - 0.05 МОм;
  • Электрическая прочность 350 В;
  • Наработка на отказ в полете - 12000 ч.
