Компенсаторы К52 У2, К53 У2, К54 У2, К55 У2, К56 У2

Компенсаторы К52 У2, К53 У2, К54 У2, К55 У2, К56 У2 используется для компенсации температурных изменений длин протяженных участков линий с напряжением до 500 В постоянного и 660 В переменного тока с частотой 50 Гц, которые выполнены алюминиевыми шинами. Все компенсаторы соединены в шинами с помощью сварки состоят из пакет гибких алюминиевых пластин, которые соединены между собой сваркой. Ход компенсатора: на растяжение - 18 мм, на сжатие - 100 мм. Допустимая температура нагрева +95ºС. Соответствуют ТУ 36-14-77.

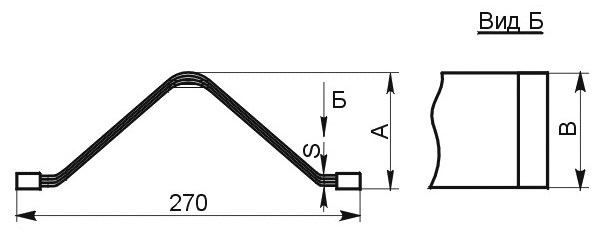

Рис.1 Схема компенсатора К52, К53, К54, К55, К56
