Контроллер МИК-51Н

Контроллер МИК-51Н представляет собой малогабаритный многофункциональный прибор, имеющий довольно большое количество возможных областей применения.

Назначение

Прибор применяется для качественного построения различных систем управления и автоматического регулирования технологических процессов. Несколько идентичных контроллеров могут быть объединены между собой в одну цепь. Само устройство предназначено для контроля необходимых параметров и для обмена информацией с компьютером или аналогичными приборами (при этом наблюдается значительное снижение нагрузки на сеть).

Область применения

Контроллер МИК-51Н может применяться сразу в нескольких областях. Довольно распространено его участие в построении информационных и управляющих систем, которые призваны автоматизировать технологические процессы средней и малой сложности. Устройство может быть использовано для создания систем АСУ ТП. Контроллер также может быть применен в системе защиты и блокировки внештатных ситуаций, а также в системах, отвечающих за:

• регистрацию данных;
• сигнализацию о нарушениях;
• архивирование информации.

Еще одна возможная область применения устройства – удаленные, локальные или территориально распределенные системы управления. Функциональные возможности Контроллер МИК-51Н имеет функции самодиагностики. В частности, он идентифицирует неисправности и сигнализирует об их появлении. В представленном устройстве очень развита межконтроллерная система обмена. С ее помощью несколько приборов могут объединяться в одну сеть, в которой будет происходить обмен данными между самими контроллерами или между ними и компьютером. Эта функция дает возможность организовать распределение обработки данных, а также увеличивает число каналов ввода-вывода.

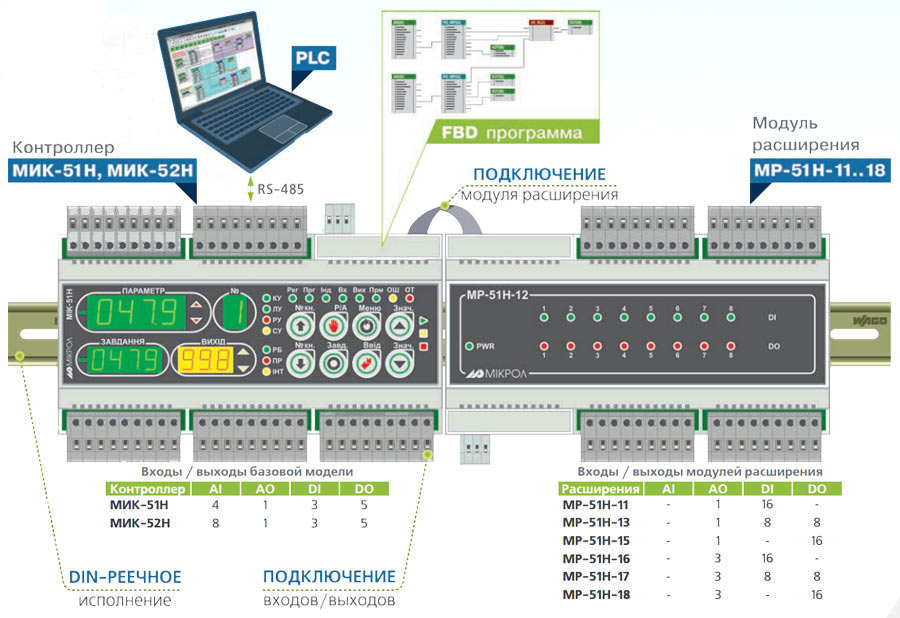

Рис. 1 - структура и количество входов/выходов МИК-51Н

Математическая обработка информации

Контроллер МИК-51Н является сложным устройством, содержащим в себе библиотеку блоков функционирования. Она позволяет прибору решать сложные задачи регулирования и управления. Стоит отметить, что библиотека подразделяется (условно) на несколько разделов (функциональных блоков):

• блоки ввода-вывода;
• блоки математические;
• блоки логические;
• блоки, управляющие программой;
• блоки, осуществляющие управление технологическим процессом;
• блоки регуляторов;
• блоки вычисления;
• блоки, отвечающие за управление состоянием.

Все они соединены между собой в одну сеть.
