Кошка с механизмом передвижения тип "Б"
Кошка с механизмом передвижения типа Б используется для перемещения подвешенного к ней груза по подвесному монорельсовому пути. Температура окружающего воздуха -40...+40ºС. Для подъема перемещаемого груза на траверсу подвешивают ручную таль.
Кошка с ручным приводом типа Б используется для перемещения груза по подвесному монорельсовому пути двутаврового профиля. Ручная таль устанавливается на траверсу кошки.

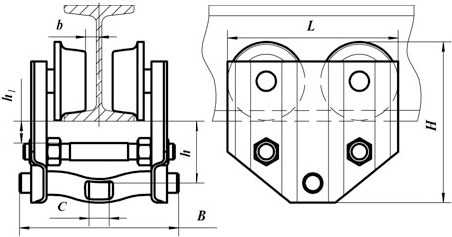

Рис.1 Габаритные и установочные размеры Кошки типа Б
| Наименование | Значения |
| Климатическое исполнение | У; УХЛ; Т |
| Категория размещения | 1; 2; 3; 4 |
| Исполнение кошки | общепромышленное |
| Температура окружающей среды, °С |
(-20+40); (-40+40) |
| Наименование | Грузоподъемность, 1т |
| Габариты, мм | |
| H | 210 |
| L | 220 |
| B | 205 |
| h | 80 |
| h1 | 28 |
| b | 10 |
| b1 | 20 |
| Вес, кг | 11 |
| Монорельсовый путь № двутавровых балок ГОСТ 19425-74) | 18 |
