Микропроцессорный таймер-счетчик МТЛ-32

В условиях современного автоматизированного производства задача АСУТП сводится к измерению количественных величин технологических процессов и изменению их в соответствии с заданной программой работы оборудования. Как правило, АСУТП – это сложные комплексы, состоящие из десятков, подключенных между собой видов оборудования, где каждая единица реализует свою функцию (датчики, однопороговые контроллеры, счетчики, преобразователи, пульт управления или главный контроллер). Этим и уникален микропроцессорный таймер-счетчик МТЛ-32, так как может выполнять несколько десятков функций и с успехом заменить целый комплекс АСУТП, существенно сэкономив Ваше время и деньги, хотя может применяться и в его составе.

Назначение

Программируемый счетчик МТЛ-32 на базе микропроцессора предназначен для измерения количественных данных, величин и управления работой технологического оборудования на основе дискретно-импульсного метода. Это необходимо для автоматизации производства. Проще говоря, счетчик считывает количественные показатели работы оборудования (единицы произведенной продукции, количество расхода жидкостей, газа, количество импульсов от подключенных датчиков) и на основе полученных данных, с помощью программы заложенной в микропроцессоре выдает команды подключенному оборудованию, уменьшить или увеличить тот или иной показатель. Таймер-счетчики благодаря своему расширенному функционалу широко применяются в АСУТП, особенно в сложных условиях производства нефтехимии, удобрений.

Расширенный функционал таймер-счетчика МТЛ-32 позволяет поддерживать несколько режимов работы, выполняя следующие функции:

1. Однопороговый счетчик. Счетчик МТЛ-32 работает в прямом, обратном и реверсивном режиме, а также управляет выходным устройством.
2. Однопороговый счетчик с суммированием. Выполняет одно задание одним дискретным выходом.
3. Двупороговый счетчик с суммированием. Выполняет два задания работы оборудования или процесса двумя дискретными выходами.
4. Счетчик пакетов. Работает циклически, задавая последовательность разных заданий. Одновременно ведется подсчет и заданий, и циклов.
5. Таймер. Как и двупороговый счетчик с суммированием, выполняет два задания с двумя определенными выходами, но без циклической последовательности. Поэтому счетчик МТЛ-32 может работать в разных режимах: числового накопителя, цифрового реле, циклического таймера. При этом управление таймером внешнее, данную функцию счетчик МТЛ-32 реализует в составе АСУТП.
6. Тахометр – производит измерения показателей работы технологических процессов за период времени, заданный программой микропроцессора.
7. Дозатор-расходомер – измеряет значение расхода от импульсного датчика расхода, а затем, управляя выходным устройством, дозирует вещество. Следует отметить, что счетчик работает очень точно. Он оснащен энергонезависимой памятью, поэтому все показатели, на основе которых осуществляется управление производственными процессами сохраняются навсегда.

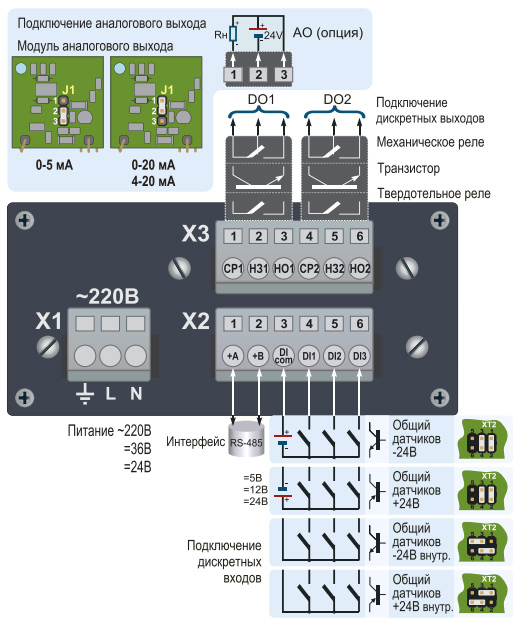

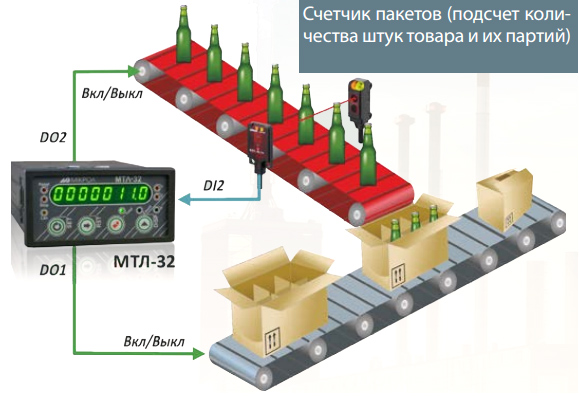

Рис. 1 - пример применения 1 таймер-счетчиков МТЛ-32

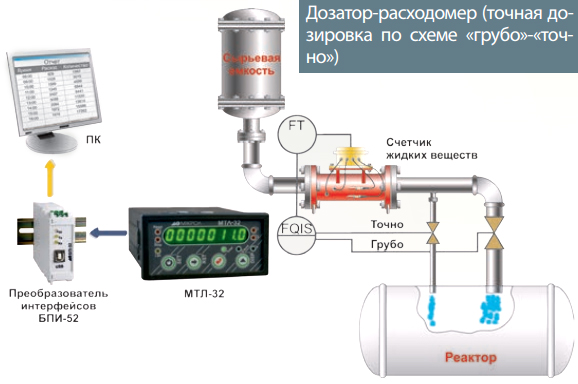

Рис. 2 - пример применения 2

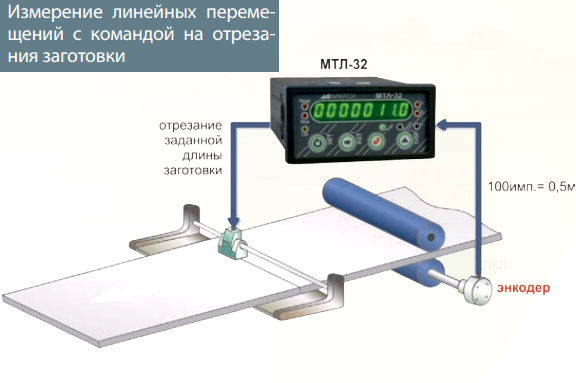

Рис. 3 - пример применения 3
