Насосы шестеренные 21НШ
Насосы 21НШ для дозирования и нагнетания расплавов поликапроамида и полиэтилентерефталата предназначены для машин по производству нитей. Насос представляет собой блок пластин, в самой средней вращаются две сцепляющиеся прямозубые шестерни с одинаковым количеством зубьев между собой. В процессе вращения шестерен расплав попадает из камеры всасывания во впадины между зубьями шестерен, а затем переносится ими же в камеру нагнетания, после выдавливания через специальные отверстия поступает в фильерный комплект.
Насосы 21НШ сделаны прочных материалов с высокой износостойкостью.

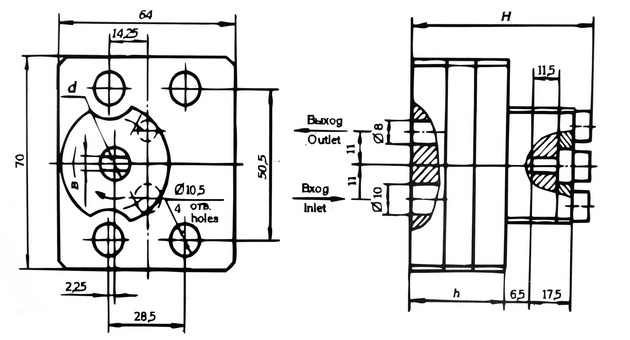

Рис.1 Схема габаритных и присоединительных размеров 21НШ-0,6К4, 21НШ-1,2К4, 21НШ-2К4, 21НШ-2,4К3
| Наименование | 21НШ-0,6К4 | 21НШ-1,2К4 | 21НШ-2К4 | 21НШ-2,4К3 |
| Номинальная подача, см3/об | 0,6 | 1,2 | 2 | 2,4 |
| Н, мм | 64 | 69 | 75 | 78 |
| h, мм | 34 | 37 | 44 | 47 |
| b, мм | 5 | 5 | 5 | 8 |
| d, мм | 11 | 11 | 11 | 13 |
| Вес, кг | 1,3 | 1,4 | 1,6 | 1,75 |

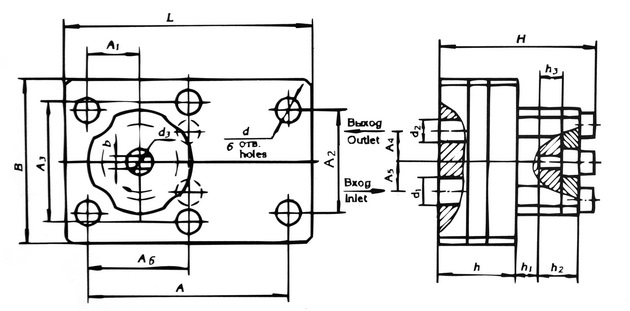

Рис.2 Габаритные и присоединительные размеры Насосов 21НШ-10К6, 21НШ-20К6, 21НШ-30К1, 21НШ-45К1
| Наименование | 21НШ-10К6 | 21НШ-20К6 | 21НШ-30К1 |
21НШ-45К1 |
| Номинальная подача, см3/ об | 10 | 20 | 30 | 45 |
| L, мм | 122 | 122 | 152 | 152 |
| B, мм | 80 | 80 | 96 | 96 |
| Н, мм | 88 | 104 | 114 | 126 |
| A, мм | 98 | 98 | 116 | 116 |
| A1, мм | 26,5 | 26,5 | 30 | 30 |
| A2, мм | 48 | 48 | 62 | 62 |
| A3, мм | 61 | 61 | 74 | 74 |
| A4, мм | 14 | 14 | 17 | 17 |
| A5, мм | 14 | 14 | 17 | 17 |
| A6, мм | 49 | 49 | 58 | 58 |
| b, мм | 10 | 10 | 13 | 13 |
| d, мм | 11 | 11 | 11 | 11 |
| d1, мм | 16 | 16 | 22 | 22 |
| d2, мм | 14 | 14 | 14 | 14 |
| d3, мм | 18 | 18 | 28 | 28 |
| h, мм | 47 | 63 | 67 | 78 |
| h1, мм | 14 | 14 | 15 | 15 |
| h2, мм | 20 | 20 | 25 | 25 |
| h3, мм | 14 | 14 | 15 | 15 |
| Вес, кг | 3,7 | 4,7 | 7,8 | 9,2 |
| Наименование |
Вязкость расплава, Па ºС |
Рабочая температура, ºС |
Частота вращения вала насоса, об/мин |
Давление расплава, МПа на выходе из насосов с подачей, см3/об |
| 150-350 | 260-280 | 5-40 |
0,6...20......15 30...250......6 |
|
| 21НШ-1.2К4 | ||||
| 21НШ-2К4 | ||||
| 21НШ-2.4К3 | ||||
| 21НШ-10К6 | ||||
| 21НШ-20К6 | ||||
| 21НШ-30К1 | ||||
| 21НШ-45К1 | ||||
| 21НШ-75К4 | ||||
| 21НШ-150К4 | ||||
| 21НШ-250К1 |
