Пилотная горелка ЗГ-Д-ОВ серия 1443-130

Пилотные (запальные) горелки ЗГ-Д-ОВ серия 1443-130 используется для розжига пламени основных горелок котлов, печей, а также других горелочных устройств бытового энергетического оборудования.

Конструктивное исполнение

Пилотные горелки представляют собой 2 факела в сборе, без электрода розжига, инжектор 0,41 мм (100-001), подсоединение газа 6 мм, имеет отверстие для подсоединения миливольтового генератора. Аналог SIT 0190-604.

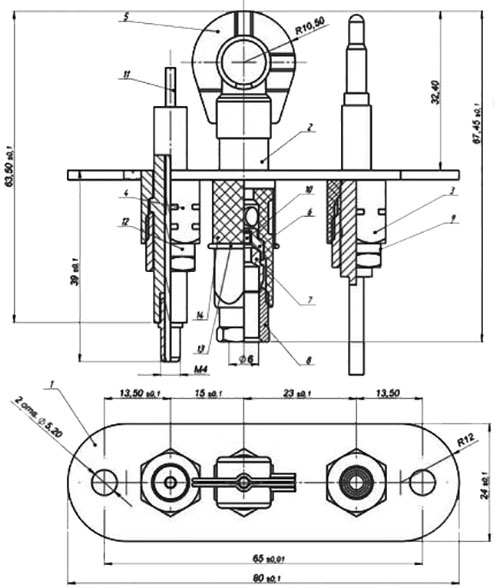

Рис.1. Общий вид горелки ЗГ-Д-ОВ серия 1443-130, где:

1. фланец,
2. втулка сопла,
3. втулка минивольтового генератора,
4. втулка электрода,
5. эжектор,
6. корпус сопла,
7. конус,
8. гайка сопла,
9. сопло 0,41,
10. электрод,
11. гайка электрода,
12. кольцо,
13. фильтр,
14. кольцо.
