Пластометр К-2ЖВ

Универсальный экструзионный пластометр К-2ЖВ применяется специалистами, работающими над исследованием, измерением и испытанием прочности нефтепродуктов и пластичных смазок. Пластометр К-2ЖВ диагностирует точные параметры прочности, учитывая показатель предела прочности на сдвиг. Таким образом, удается вычислить границу между показателями среды в состоянии покоя и в результате пластического течения смазки.

Назначение

Согласно нормативам, прописанным в ГОСТе, пластометр К-2ЖВ предназначен для вычисления прочности смазок. Предел прочности является одной из главных физических характеристик при определении консистенции вещества. Принцип действия измерительного прибора заключается в определении давления. Специалистам требуется установить показатель давления при заданном температурном режиме, когда произошел сдвиг смазки в полости капилляра пластометра.

Особенности конструкции

Экструзионный пластометр К-2ЖВ состоит из железной стойки с манометром. Для увеличения устойчивости производители придали основанию форму треугольника. В верхней части конструкции находится капилляр, присоединенный к измерительному блоку, контролирующему показатели температуры.

Область применения

Измерительные, испытательные и научно-исследовательские лаборатории предприятий и научно-исследовательских институтов, разрабатывающих, выпускающих и потребляющих нефтепродукты в различных отраслях промышленности.

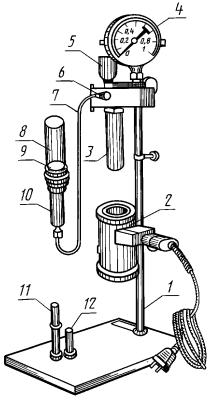

Рис.1 Схема конструкции пластометра К-2ЖВ

1. основание со стойкой;
2. электропечь;
3. резервуар с маслом;
4. манометр;
5. воронка для добавления масла;
6. кран;
7. трубка для присоединения корпуса к крану;
8. защитное стекло;
9. гайка для крепления капилляра в корпусе
10. капилляр с оправой (длинный - 100 мм)
11. капилляр с оправой (длинный - 100 мм);
12. капилляр с оправой (короткий - 50 мм)

Комплект поставки

1. Пластометр лабораторный К-2ЖВ с блоком регулировки температуры нагрева масла – 1 шт.
2. Капилляр длиной 10 см – 1 шт.
3. Капилляр длиной 5 см – 1 шт.
4. Манометр МТ-3У-М * – 1 шт.
5. Руководство по эксплуатации – 1 экз.

ЗИП:

1. Прокладка Ф12 x Ф5,8 x 5 – 1 шт.
2. Прокладка Ф17 x Ф12 x 2 – 2 шт.
3. Прокладка Ф37 x Ф29 x 1 – 1 шт.
4. Прокладка Ф25 x Ф7 x 2 – 2 шт.
5. Прокладка Ф17 x Ф7 x 2 – 2 шт.
6. Прокладка Ф16 x Ф10 x 1 – 2 шт.
