Преобразователь CSG.859

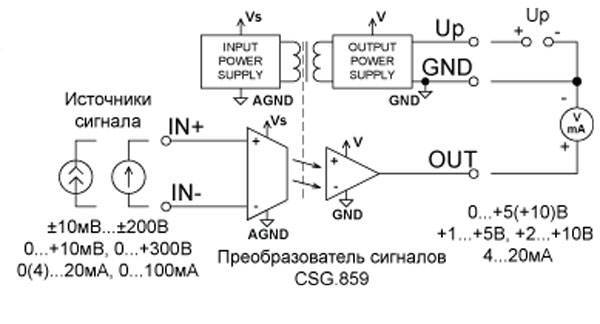

Преобразователь CSG.859 представляет собой аналоговый элемент, способный поддерживать гальваническую развязку контактов вход, выход и преобразовывает СКЗ (среднеквадратические значения) поступающих входных сигналов со стороны переменного напряжения, постоянного тока. Отличаются гальванической развязкой, и представляют собой группу измерительных устройств, которые помещены в защитную оболочку корпуса шириной 6 мм. При этом образуется стандартный вид нормированного выходного сигнала, используемого системой управления.

Назначение

Обеспечение надёжной гальванической развязки, прямого линейного преобразования поступающего сигнала установленных датчиков и линейных приборов, обладающих выходным типом сигналов значений переменного тока и соответствующего уровня напряжения.

Где применяется

Преобразователи сигналов величин переменного тока и напряжения CSG.859 применяются для установки в электрошкафах, клеммных коробках, корпусе электрооборудования на основание из монтажной DIN-рейки в соответствии со схемой расположения клемм в корпусе.

Особенности (преимущества, недостатки)

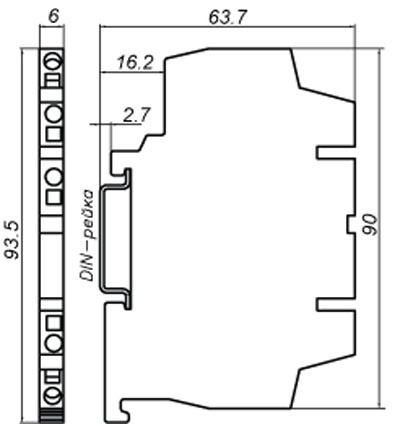

Конструкция преобразователя крепится к основанию из DIN-рейки шириной 35 мм и отличается исполнением в качестве клеммного корпуса компактных размеров с уровнем защиты стандарта IP20. Предусмотрены возможности для использования:

• Соединительных элементов в цепи выхода GND с целью объединить электрическую цепь с устройством преобразователя;
• Шильд для маркировки с параметрами 1…100 или можно использовать без нанесения маркировки;
• В случае использования одиночного преобразователя устройство прикрывается при помощи торцовой крышки модели 859-525;
• При установке группы из нескольких преобразователей последнее устройство защищается специальной крышкой.

Преобразователь входных сигналов серии CSG производится разных моделей, с соответствующими диапазонами выходных сигналов, а именно:

• CSG.859.5024.1031.61;
• CSG.859.4042.4213.61;
• CSG.859.2542.4213.61;
• CSG.859.7502.1031.61;
• CSG.859.5024.4213.61;
• Других моделей.

В зависимости от устойчивости к механическим воздействиям устройства подразделяются на вибропрочные и виброустойчивые, полностью соответствующие по прочности и устойчивости группе N1 при воздействии синусоидальных вибраций с уровнем частоты 10-55 Гц. Важным преимуществом является взаимозаменяемость устройств одного исполнения и модификации.

Комплект принадлежностей преобразователей сигналов включает в себя от 2 до 10 контактов соответствующих перемычек модулей от 859-402 до 859-410, а также специальный инструмент для работы с пружинными клеммами, торцовую крышку, предусмотрена маркировка модулей.
