Преобразователь ИП-CnHm
Измерительный преобразователь ИП-CnHm работает с блоками питания и сигнализации БПС. Они выполнены с видами взрывозащиты «Искробезопасная электроцепь».

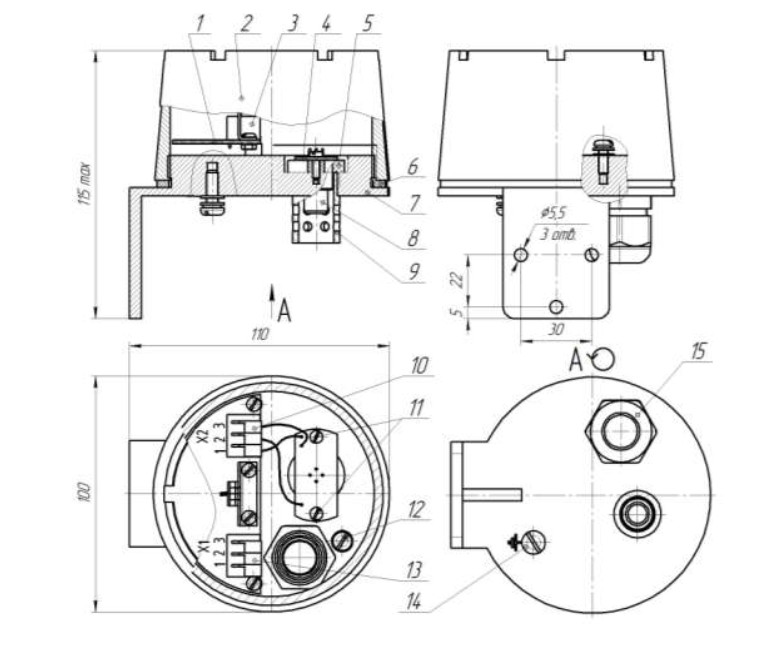

Рис.1 Габаритные и присоединительные размеры Преобразователя ИП-CnHm
- Плата изоляционная
- Чувствительный элемент ИП-CnHm
- Прокладка датчика
- Корпус
- Этикетка
- Колпачок
- Зажим кабеля
- Винты крепления изоляционной платы
- Клемный разъем Х2 (для подключения ЧЭ)
- Плата ИП
- Клемный разъем Х1 (для подключения к блоку БПС)
- Прокладка корпуса
- Крышка
- Упорная шайба
- Винты крепления ИП
Технические характеристики
- Время установления рабочего режима сигнализатора, не больше 10 мин.;
- Габариты составных частей 100 х 115х 110 мм;
- Вес 0,4 кг;
- Длина линии связи ИП ограничивается значением её сопротивления постоянному току;
- Сопротивление каждой жилы соединительного кабеля не должно превышать - 10 Ом.
