Преобразователь давления МТМ-701.5

Преобразователь МТМ-701.5 позволяет определить гидростатическое давление в средах, не кристаллизующихся в условиях измерения. Данный процесс осуществляется преобразованием измеряемого параметра в силу электрического тока. Выходной сигнал является аналоговым, непрерывным и унифицированным. Это позволяет использовать МТМ-701.5 в составе различных автоматизированных контрольно-регулировочных систем. Питание осуществляется от барьера искробезопасности МТМ-501-052, МТМ-502, МТМ-501 либо источника питания МТМ-101, МТМ-101-4, МТМ-140, МТМ-141, МТМ-142.

Устройство и работа

Электронная схема устройства состоит из:

• тензорезисторного моста;
• делителей напряжения;
• усилителей;
• масштабирующих блоков;
• сумматоров;
• корректоров;
• аттенюаторов и других электродеталей.

Измеряемое гидростатическое давление воздействует на тензодатчик, что приводит к появлению на его выходе электрического напряжения. Этот сигнал поступает по соединительной линии через делитель на усилитель-нормализатор. Анализ полученного сигнала выполняет дифференциально-суммирующий каскад, оснащенный коррекционными цепями. Этот каскад осуществляет пропорциональное преобразование напряжения в унифицированный токовый сигнал.

Состав

Основными конструкционными узлами преобразователя давления МТМ-701.5 являются датчик и электронный модуль. Датчик давления, относящийся к типу тензопреобразователей, может быть:

• выносным,
• погружным - для защиты от агрессивных внешних факторов тензопреобразователь расположен в корпусе из нержавеющего сплава. Наружу выведены клеммы для включения в электрическую цепь (погружной датчик), кабельный ввод (выносной датчик) и соединительный штуцер.

Составными частями электронного модуля являются:

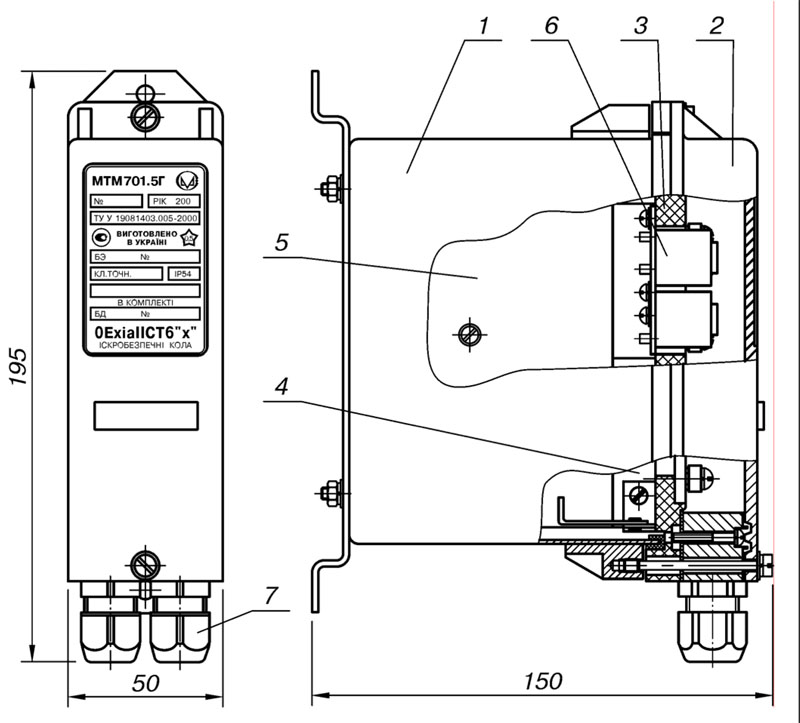

Рис. 1 Схема преобразователя МТМ-107.5

1. кожух
2. крышка
3. панель
4. плата А028
5. плата А029
6. плата А399
7. кабельный зажим

Все электронные компоненты размещены на печатных платах, установленных на панели, которая с одной стороны закрывается крышкой, а с другой – кожухом.

Хранение и транспортирование

Условия хранения преобразователей давления МТМ-701.5 должны соответствовать требованиям класса 2 (ГОСТ15150-69). Процесс транспортировки этих приборов должен быть организован в соответствии с условиями 4 класса (ГОСТ15150-69). Преобразователи должны находиться в транспортной таре.
