Преобразователь разности давлений 13ДД11
Преобразователь разности давлений 13ДД11 используется для выдачи информации в виде стандартного сигнала о перепаде давления (пневматического) 20-100 кПа, о расходе газов и жидкстей, в системах управления и контроля технологическими процессами во взрывоопасных условиях. Данный прибор относится к категории ГСП, поэтому его используют с вторичными регистраторами, а также регуляторами, которые работают от стандартного сигнала 20-100 кПа. На преобразователь разности давления 13ДД11 - запасные части .
Область применения
Преобразователь разности давлений 13ДД11 применяется в нефтехимической и нефтеперерабатывающей отрасли, в энергетике и целом ряде другой промышленности. Степень защиты IP54. Группа исполнения L3 по устойчивости к любым механическим воздействиям.

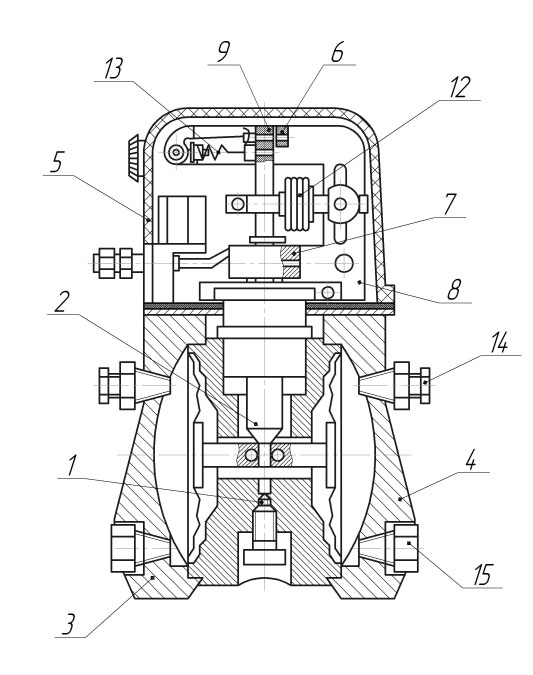

- Чувствительный элемент;
- Рычаг;
- Фланец;
- Фланец;
- Кожух;
- Индикатор рассогласования;
- Винт регулировочный;
- Плата;
- Винт;
- -
- -
- Сильфон обратной связи;
- Пружина;
- Клапан игольчатый;
- Пробка сливная.
Комплект поставки
- преобразователь 13ДД11;
- инструкция по эксплуатации;
- паспорт.
| Наименование | Предельно-допустимое избыточное давление, МПа | Перепад давления, кПа |
Диаметр мембраны измерительного блока, мм |
Диаметр сильфона обратной связи, мм |
Пределы допустимой основной погрешности, г |
Вес, кг | ||
| min | max | |||||||
| 720 | 16 |
16 -40 25 |
40 |
|
28 34 42 |
±1,0; ±0,6 ±1,0; ±0,6 ±1,0; ±0,6 |
7 | |
|
63 100 160 |
28 34 42 |
±1,0 ±1,0; ±0,6 ±1,0; ±0,6 |
||||||
|
250 400 630 |
42 42 42+28 |
±1,0; ±0,6 ±1,0 ±1,0 |
6,5 | |||||
| 722 | 2,5 |
4 6,3 10 |
28 34 42 |
±1,0; ±0,6 ±1,0; ±0,6 ±1,0; ±0,6 |
11 | |||
|
100 |
||||||||
| 728 | 40 |
16 25 |
40 |
64 |
28 34 42 |
±1,0; ±0,6 ±1,0; ±0,6 ±1,0; ±0,6 |
6,5 | |
|
63 100 160 |
32 |
28 34 42 |
||||||
