Прибор переносной ПИП-2М

Прибор измерительный переносной ПИП-2М предназначен для:

• формирования сигналов аварийно-предупредительной сигнализации (АПС) при:
  • превышении температуры зерна установленного предельного значения,
  • неисправности комплектного оборудования.
• считывания результатов измерений температуры с термоподвесок типа ТП-1М и их аналогов ТП-01М,
• отображения результатов измерений на графическом жидкокристаллическом дисплее с расширением 128х64,
• записи и хранения результатов измерений в энергонезависимой памяти прибора с возможностью просмотра записей,
• индикации текущей даты и времени,
• регистрации результатов измерений и формировании отчетной информации,
• синхронизации внутренних часов прибора с компьютером при подключении к ПК,

Транспортирование и хранения

Транспортирования осуществляется в закрытом транспорте. Приборы в упаковке устойчивы к условиям перевозки железнодорожным траспортным и автомобильным транспортом согласно ГОСТ 15150.

Приборы следует хранить на стеллаже в отапливаемых помещениях при температуре от +5 до +35С, при относительной влажности 85%, и при содержании в воздухе пыли, масла, агрессивных примесей не превышающих норму согласно ГОСТу 12.1.005 для рабочей зоны производственных помещений.

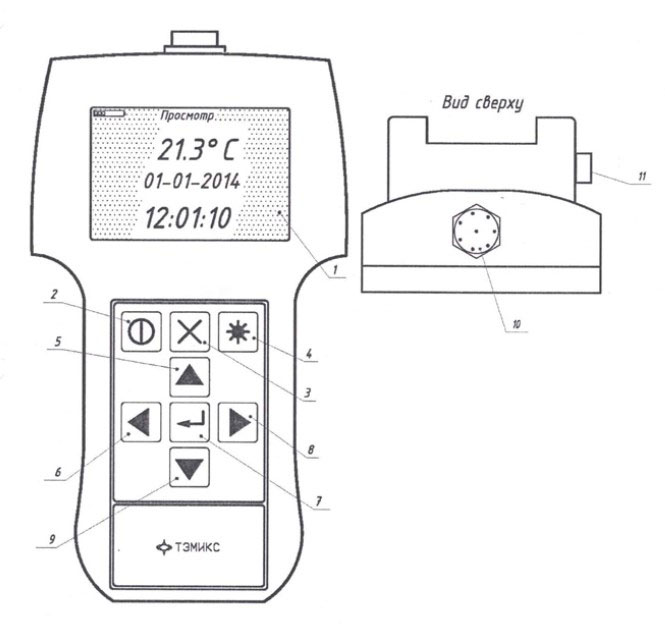

Рис.1 Схема конструкции модуля индикации

1. Жидкокристаллический графический дисплей
2. Кнопка питания
3. Кнопка выхода из режима редактирования
4. Кнопка подсветки
5. Кнопка увеличения параметра / листание записей назад
6. Кнопка листания параметров / листание датчиков от большого к меньшему
7. Кнопка выбора режимов / редактирования
8. Кнопка запуска измерений / листания параметров / листание датчиков от большого к меньшему
9. Кнопка уменьшения параметров / листание записей вперед
10. Гнездо подключения штатных кабелей
11. Гнездо подключения кабелей связи с ПК / зарядка устройства от ПК / зарядка устройства от сети 220 В
