Промзвено переходное ПРТ-120/60-1, ПРТ-120/90-1

Звено промежуточное переходное трехлапчатое ПРТ-120 используется для обеспечения перехода от арматуры одного ряда нагрузок к другому:

• со стороны двухлапчатой проушины 90-тонного ряда (900 кН);
• со стороны однолапчатой проушины 120 - тонного ряда (1200 кН).

Модификации

• ПРТ-120/60-1,
• ПРТ-120/90-1.

Конструкционное исполнение

Конструктивно промзвено ПРТ-120 состоит из двух пластин, имеющих перегиб. При таком симметричном расположении, пластина одной стороны звена образуется однолапчатая проушина, а с другой стороны пластины, соединенные пальцем с гайкой и шплинтом, образуют двухлапчатую проушину.

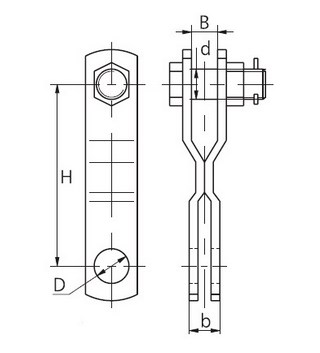

Рис.1 Схема Промзвена ПРТ-120
