Разъединитель РЛНД-10-400

Разъединители РЛНД-10/400 используются для включения/отключения под напряжением обесточенных участков цепи номинального напряжения до 10 кВ, а также заземления отключенных участков при помощи стационарных заземлителей.

Модификации

• РЛНДз-10/40.

Условия эксплуатации

Оптимальными условиями для использования разьеденителей РЛНД являются:

• температура окружающего воздуха от +40 С до -45 С,
• окружающая среда - промышленная атмосфера тип П,
• скорость ветра при отсутствии гололеда до 36 м/с,
• степень загрязнения изоляции по ГОСТ 9920-89 П и 1У,
• толщина корки льда до 20 мм ,
• высота над уровнем моря не более 1000 м .

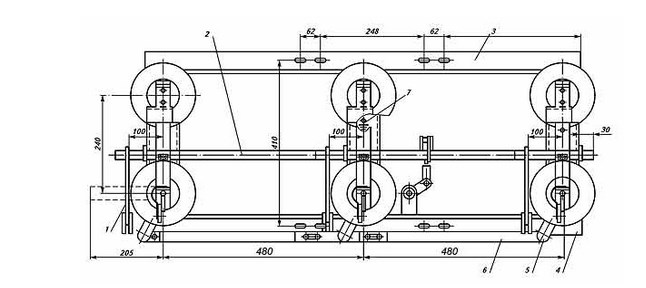

Рис.1 Схема Разъединителей РЛНД-10/400

Состав

Разъединитель РЛНД-10-400 состоит из:

1. Заземлителя (для РЛНДз);
2. Вала заземлителя (для РЛНДз);
3. Уголка;
4. Швеллера;
5. Рычага;
6. Тяги;
7. Болта заземления (для РЛНДз).
