Регулятор давления РДЖТ-1-М1
Регулятор давления РДЖТ-1-М1 используется для регулирования давления жидкости (воды) в автоматическом режиме при изготовлении ж/б труб методом гидропрессования.
Условия эксплуатации
Температура окружающего воздуха +1...+50ºС. Относительная влажность 80% при t=25ºС. Климатическое исполнение УХЛ4 согласно ГОСТа 15150-69.

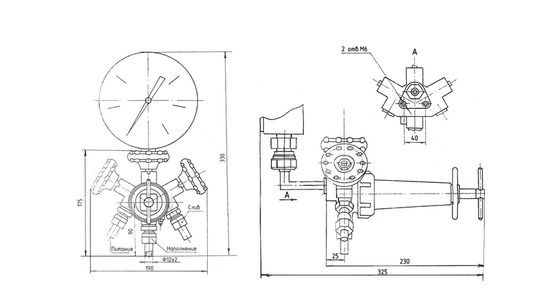

Рис.1 Габаритные и установочные размеры Регулятора РДЖТ-1-М1
| Наименование | Значения |
|
Рабочая среда: вода с параметрами:
|
от 5 до 80°С не ниже 10 класса |
|
Давления питания |
4 МПа+0,3 МПа (40 кгс/см2+3 кгс/см2) |
| Условный проход | 10 мм |
| Условная пропускная способность | (0,25+0,025) м3/ч |
|
Пределы настройки регулируемого давления
|
0,3 МПа (3,0 кгс/см2) 4 МПа (40 кгс/см2) |
| Зона пропорциональности | не превышает 1,6 % от верхнего предела настройки |
| Вес | 2,4 кг |
