Регулятор перепада давлений РПД-3/120-1

Регулятор перепада давлений РПД-3/120-1 используется для поддержания указанного перепада масла над газом.

Условия эксплуатации

Температура окружающей среды +1...+60 ºС. Относительная влажность составляет не выше 98% при t=35ºC.

Габаритные и установочные размеры РПД-3/120-1

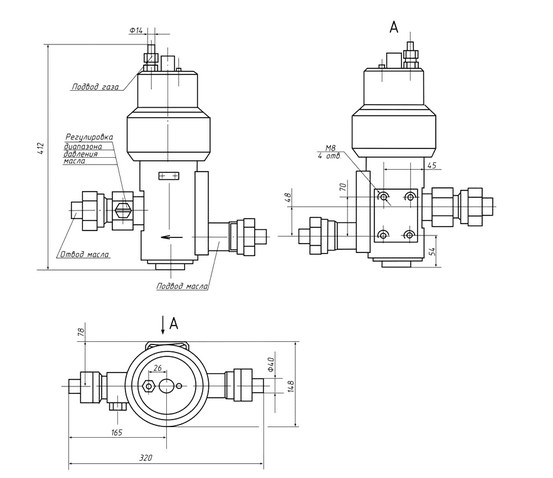

Рис.1 Габаритные и установочные размеры РПД-3/120-1

Технические характеристики
Наименование Значения
Давление воздуха или газа 12 МПа (120 кгс/см2)
Условная пропускная способность (расход) при давлении масла 0,5 МПа (5,0 кгс/см2)

Статическая неравномерность:

  • при расходе масла от 10 до 140 л/мин
  • при расходе масла от 140 до 250 л/мин



0,035 МПа (0,350 кгс/см2)

0,06 МПа (0,60 кгс/см2)
Диапазон регулировки давления масла при его расходе (250±10) л/мин от 0,5 до 1,5 МПа (от 5,0 до 15,0 кгс/см2)
Вид регулировки диапазона давления масла ручной

Пределы настройки (уставки) разности давлений масла и газа:

  • верхний
  • нижний – при расходе масла до 140 л/мин;
  • при расходе масла от 140 до 250 л/мин



0, 3 МПа (3,0 кгс/см2)

0,04 МПа (0,40 кгс/см2)

0,07 МПа (0,70 кгс/см2)
Время срабатывания 0,5 с
Вес РПД-3/120-1, кг 20
Вес РПД-3/120-1 Ор, кг 27,5
