Реле контроля жидкости РКПЖ-1

Реле контроля жидкости РКПЖ-1 используется для коммутации электроцепей при превышении заданного параметра перепада давлений.

Условия эксплуатации

Температура окружающего воздуха +5...+50ºС. Относительная влажность не выше 80% при t=35ºC. Климатическое исполнение В4 согласно ГОСТа 12997-84. Степень защиты IP41 согласно ГОСТа 14254-96.

Габаритные и установочные размеры РКПЖ-1

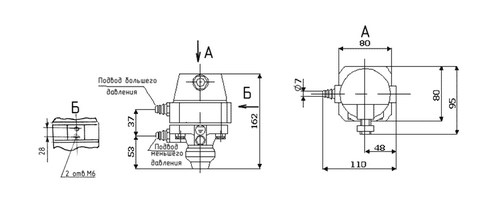

Рис.1 Габаритные и установочные размеры РКПЖ-1

Технические характеристики
Наименование Значения
Рабочая середа: жидкость вязкостью до 70 мм2/с
Температура рабочей среды от +5 до +50°С
Давление рабочей среды от 0,05 до 0,60 МПа (от 0,5 до 6,0 кгс/см2)

Пределы настройки (уставки) перепада давлений рабочей среды

  • нижний предел
  • верхний предел



0,01 МПа (0,1 кгс/см2)

0,20 МПа (2,0 кгс/см2)

Параметры коммутируемой цепи

  • напряжение постоянного тока
  • напряжение переменного тока
  • ток, постоянный и переменный
  • max мощность



от 0,2 до 30,0 В

от 0,2 до 250,0 В

от 2х10–4 до 3 А

70 Вт, 300 ВА
Зона нечувствительности (дифференциал) 0,005 МПа (0,050 кгс/см2)
Разброс срабатывания 0,002 МПа (0,020 кгс/см2)
Вес 1,3 кг
