Реле РЭО-401

Реле максимального тока РЭО-401 предназначено для защиты электродвигателей от короткого замыкания токов либо от перегрузок. Данное устройство состоит из электромагнитных систем реле, которые собраны на общей скобе. Климатическое исполнение – УХЛ4.

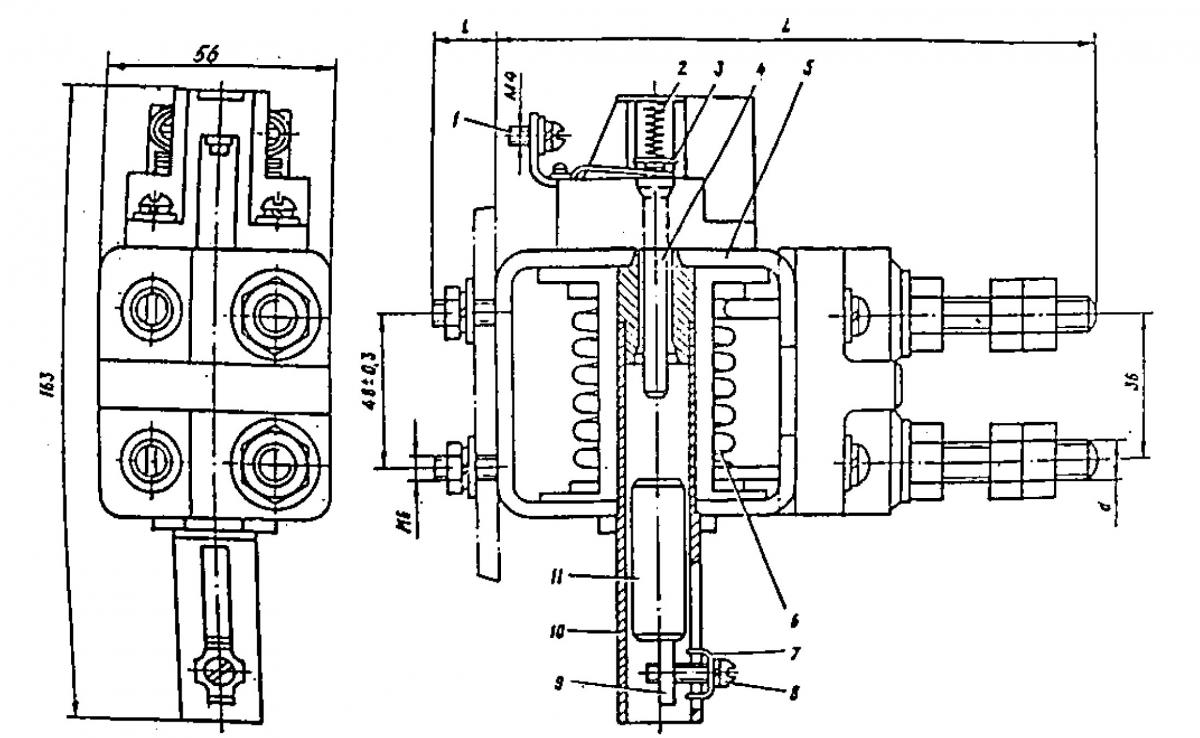

Схема установочных и габаритных размеров Реле РЭО-401

Рис.1 Установочные и габаритные размеры Реле РЭО-401

  1. Шпилька крепления
  2. Пружины
  3. -
  4. Толкатель
  5. Магнитопровод
  6. Катушка
  7. Скоба
  8. Винт
  9. -
  10. Трубка
  11. Якорь
Номинальный ток катшуки, А (ПВ-100%) Номинальный ток катшуки, А (ПВ-40%) Диапазон регулировки по току, А Диаметр шпильки, мм
320 480 420-1280 М12
250 375 325-1000 М12
160 240 210-640 М10
100 150 130-400 М8
63 95 82-252 М8
40 60 52-160 М6
25 38 33-100 М6
16 24 21-64 М6
10 15 13-40 М6
6 9 8-24 М6
