Реле ВЛ-100А, ВЛ-101А

Серия:

Реле времени ВЛ

Технические условия:

ТУ УЗ.11-14309600-061-98

8(800)302-61-74

или

Описание
Характеристики
Похожие приборы
Документация

Устройство представляет собой компактный прибор, оснащенный передней панелью, который устанавливается способом выступающего монтажа, с задним или передним подключением электропроводов под винт. Все элементы помещены в общий корпус, который состоит из цоколя (клеммной колодки) и кожуха. Климатическое исполнение представлено УЗ и ТЗ вариантами в соответствии с условиями требований ГОСТ 15150-69.

Схемы реле разработаны на полупроводниковых элементах с использованием микросхем, с оснащением:

Генератором импульсов высоких частот;
Счетчиком с переключаемым коэффициентом пересчета;
Узлом установки исходного состояния;
Усилителем, оснащенным релейным выходом;
Блоком питания.

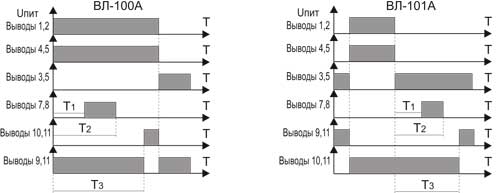

Назначение

Реле времени создано для коммутаций систем электрических цепей соответствующими, заданными предварительно выдержками времени с целью оснащения устройств защиты, противоаварийного обеспечения, промышленной автоматики.

Где применяется

Устройство применяется для обеспечения коммутаций электрических цепей в заданных пределах времени работы элементов энергетических систем, представленных:

Промышленной автоматикой;
Релейной защитой;
Противоаварийной системой.

Параметры реле времени ВЛ-100А, ВЛ-101А
Параметр	ВЛ-100А	ВЛ-101А
Диапазон уставок	0,1-9,9 с; 0,05-4,95 с; 0,3-29,7 с; 1-99 с	0,1-9,9 с; 0,05-4,95 с; 0,2-19,8 с;
Приведенная погрешность	2%	5%
Разброс	0,5%	1%
Время повторной готовности	0,1 с	0,1…0,3 с
Время возврата	0,08 с	Установлено на шкале
Напряжение питания	=24, ~100, =110, @220, ~380*	~100, =110, @220, ~380*
Число и род контактов	1 переключающий мгновенного действия, 2 переключающих

Комплект поставки
Реле времени марки ВЛ-100А, ВЛ-101А	1
Паспорт	1
Руководство по эксплуатации	1-3 шт. на партию реле
Этикетка	1
Упаковка

Потребляемая мощность	не более 10 Вт
Коммутационная износостойкость	50000 циклов
без нагрузки	100000 циклов
Коммутируемые токи	0,01…2 А
Уровень защиты реле По оболочке Клеммной колодки	IP40 IP10
Коммутируемая мощность:
в цепи переменного тока	300 ВА при cosj = 0,5
в цепи постоянного тока	60 Вт при t = 0,005 с 30 Вт при t = 0,02 с
Коммутируемые напряжения	24…250 В постоянного и переменного тока частоты 50 Гц
Допустимые отклонения напряжения питания	0,8…1,1 U_ном
Регулировка выдержки времени	ступенчатая
Диапазон рабочих температур	-40…+55°С
Средняя наработка до отказа, при пребывании реле под напряжением	Не менее 25000 ч
Средний полный срок службы реле	12 лет
Средний срок сохраняемости в оригинальной упаковке	6 лет
Гамма-процентный ресурс (90%) по коммутационной износостойкости	50·10⁴ циклов
