Реле ВЛ-104, ВЛ-104А
Токовые реле ВЛ-104, ВЛ-104А представляют собой элементы схемы для коммутаций электрических цепей, которые смонтированы выступающим способом с передним, задним подсоединением проводов под винт. Компактная конструкция помещена в защитный корпус, который состоит из кожуха, цоколя. На основе цоколя для реле ВЛ-104, ВЛ-104А оборудованы 2 трансформатора тока. Устройство укомплектовано кронштейнами, которые используются для установки лицевой панели, платы печатного монтажа, которая оснащена переключателями уставок выдержек времени. Реле изготовляются в климатическом исполнении вида Т для тропических условий работ, У категории 3 для умеренного климата.
Назначение
Реле ВЛ-104, ВЛ-104А предназначено для обеспечения коммутаций электрических цепей в рамках установленных выдержек времени для систем:
- Противоаварийной автоматики энергосистем;
- Устройств, обеспечивающих релейный вид защиты.
В состав реле входят:
- Полупроводниковая схема, которая обеспечивает питание, последовательность, режим работ, формирует выдержки времени;
- 2 трансформатора тока (трансреактора).
Где применяется
Модели реле ВЛ-104, ВЛ-104А используются в системах релейной защиты, работающих на переменном токе, для регулирования выдержками времени. Устройства подключаются в систему вторичных цепей установленных трансформаторов.
Особенности (преимущества, недостатки)
Отличительная особенность реле ВЛ104, ВЛ104А заключена в электропитании от токовых сетей. Выдержка времени обеспечивается в соответствии со схемами подключения при замыкании выводов, в соответствии с видом устройства, более подробно в таблице 1.
|
ВЛ-104 |
3 и 12, 4 и 12, обеих пар вместе |
|
ВЛ-104А |
3 и 4. |
Комплект поставки
|
Реле времени модели ВЛ-104/ВЛ-104А |
1 |
|
Этикетка |
1 |
|
Руководство по эксплуатации |
1-3 на поставляемую партию или под заказ |
|
Упаковка |
|
|
Потребляемая мощность реле при номинальном токе для каждой цепи питания |
6 ВА |
|
Класс точности реле |
2/0,2 |
|
Температура воздуха при высоте местности до 1000 м |
-40…+55°С |
|
Относительная влажность окружающего воздуха при 25°С |
98% |
|
Количество коммутаций |
50000 |
|
Механическая износостойкость |
100000 циклов |
|
Номинальный ток реле по одной или двум фазам |
5 А |
|
Частоты переменного тока |
50 Гц |
|
Диапазон регулируемых выдержек времени |
0,1 – 9,9 с |
|
Минимальный рабочий ток реле (Imin) |
2 А |
|
Пределы уставок выдержек времени: |
|
|
нижний предел первой (Т1) цепи |
0,1 с |
|
нижние пределы второй (Т2) цепи |
Т1 + 0,5 с |
|
минимальный уровень третьей (Т3) цепи |
Т2 + 0,5 с |
|
верхний предел уставок всех 3 цепей |
9,9 с |
|
Дискретность регулирования уставок |
0,1 с |
|
Способ регулировки выдержек времени |
ступенчатый |
|
Реле оснащены 3 выходными цепями с независимыми уставками выдержки времени: |
|
|
с временно-замыкающим (проскальзывающим) контактом |
1 и 2 цепи |
|
с замыкающим (конечным) контактом |
3 цепь |
|
Реле допускают длительное протекание тока по первичным обмоткам трансформаторов (одна фаза выводы 1-2, вторая – 10-11) до 10А, а в течение 10 с – до 150 А. |
|
|
Длительно допустимый ток контактов |
5 А |
|
Время повторной готовности |
0,1 с |
|
Время замкнутого состояния временно-замыкающих контактов |
0,4 ± 0,04 с |
|
При установке выдержек времени необходимо соблюдение последовательности |
Т1 ≥ 0,1с; Т2 > Т1 + 0,5с; Т3 > Т2 + 0,5с |
|
Коммутационная износостойкость контактов реле, циклов ВО: без нагрузки |
200000 106 |
|
Коммутационная способность контактов при напряжениях от 24 до 250 В: |
|
|
в цепях переменного тока при коэффициенте мощности cosφ ≤ 0,4 |
200 ВА |
|
в цепях постоянного тока с постоянной времени индуктивной нагрузки τ ≤ 0,02 с |
60 Вт |
|
Вес |
1,5 кг |
|
Уровень защиты по оболочке |
IP40 |
|
клеммной колодки |
IP10 |
|
Гарантии срок эксплуатации |
2,5 года |
|
Гарантийный срок хранения |
3,5 года |

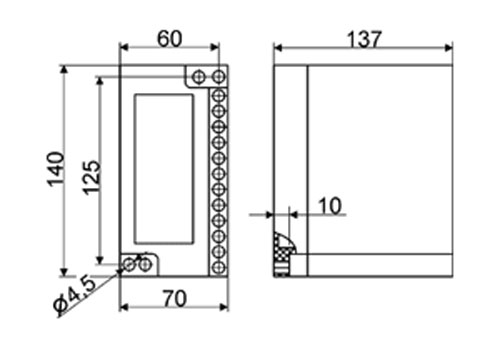

Рис. 1 Схема габаритов

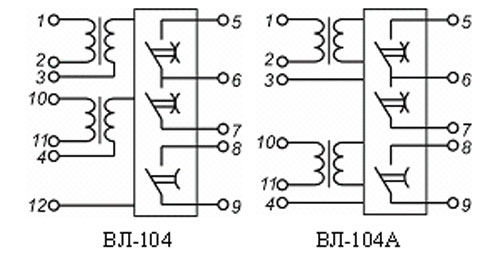

Рис.2 Схема подключения
