Реле ВЛ-173…ВЛ-179

Конструкция реле времени (линейки ВЛ-173, ВЛ-174, ВЛ-175, ВЛ-176, ВЛ-177, ВЛ-178, ВЛ-179) выполнена в модульном корпусе и крепится способом выступающего монтажа на рейку DIN-35 с передним присоединением проводов под винт. Передняя панель устройства оснащена переключателями, декадными для выставления уставок и диапазонов. Девайс оснащен 2 группами переключающих контактов, отличается высокой точностью отработки, дискретной установкой выдержки времени.

Назначение

Реле времени предназначаются для коммутаций цепей с установленными заранее выдержками времени. Устройства изготовляются в 2 климатических исполнениях:

  • УХЛ, предназначенного для работ в условиях умеренного, холодного климата;
  • О, для использования на суше кроме очень холодных макроклиматических районов.

Где применяется

Модели реле с ВЛ-173 по ВЛ-179 включительно созданы для систем автоматики, управления, защиты, безопасности.

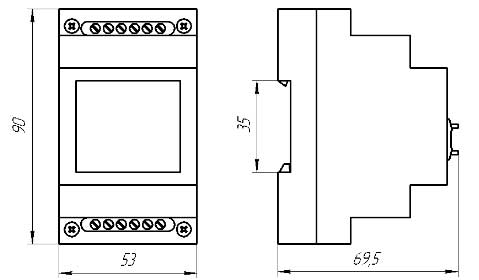

Схема габаритных размеров реле времени ВЛ

Рис.1 Схема габаритных размеров реле времени ВЛ

Функции устройств

Тип реле

Выполняемые функции

График функции

Диапазон выдержек времени

Число и вид контактов

Номинальное напряжение

Дискретное питание

Универсальное питание

 ВЛ-173

Однокомандное с выдержкой
на включение и контактом
мгновенного действия



0,1 с - 99,9 ч

(0,1-99,9 с)

(1-999 с)

(0,1-99,9 мин)

(1-999 мин)

(0,1-99,9 ч)

1з+1р+1п

AC/DC 110В;

AC 220В,
50,60Гц;



AC/DC 24-220В
50,60Гц

 ВЛ-174

Однокомандное на включение
при снятии управляющего сигнала
и отключение через заданное время



0,1 с - 99,9 ч

(0,1-99,9 с)

(1-999 с)

(0,1-99,9 мин)

(1-999 мин)

(0,1-99,9 ч)

2п

AC/DC 110В;

AC 220В,
50,60Гц;

AC/DC 24-220В
50,60Гц

 ВЛ-175

Однокомандное на включение
при подаче управляющего сигнала
и отключение через заданное
время после снятия управляющего
сигнала



0,1 с - 99,9 ч

(0,1-99,9 с)

(1-999 с)

(0,1-99,9 мин)

(1-999 мин)

(0,1-99,9 ч)

2п

AC/DC 110В;

AC 220В,
50,60Гц;

AC/DC 24-220В
50,60Гц

 ВЛ-176

Однокомандное с выдержкой
на включение



0,1 с - 99,9 ч

(0,1-99,9 с)

(1-999 с)

(0,1-99,9 мин)

(1-999 мин)

(0,1-99,9 ч)

2п

 AC/DC 110В;

AC 220В,
50,60Гц;

AC/DC 24-220В
50,60Гц

 ВЛ-177

Однокомандное с выдержкой
на отключение (формирование
имульса заданной
продолжительности)



0,1 с - 99,9 ч

(0,1-99,9 с)

(1-999 с)

(0,1-99,9 мин)

(1-999 мин)

(0,1-99,9 ч)

2п

 AC/DC 110В;

AC 220В,
50,60Гц;

AC/DC 24-220В
50,60Гц

 ВЛ-178

Циклическое с независимой
регулировкой:
а) начало с “паузы” (Т2)
б) начало с “импульса” (Т1)







0,1 с - 99 ч

(0,1-9,9 с)

(1-99 с)

(0,1-9,9 мин)

(1-99 мин)

(0,1-9,9 мин)

(1-99 ч)

2п

AC/DC 110В;

AC 220В,
50,60Гц;

AC/DC 24-220В
50,60Гц

ВЛ-179

Однокомандное с выдержкой
при отключении питания



0,1- 99,9 с

2п

AC/DC 110В;

AC 127,220В,
50,60Гц

AC/DC 110В;

AC 127,220В,
50,60Гц

Примечание.

Uпит - напряжение питания;

Вых - выходной контакт;

Упр - управление (сухой контакт);

з - замыкающий контакт;

р - размыкающий контакт;

п - переключающий контакт.



Комплект поставки

Реле времени линейки ВЛ-173…ВЛ-179

1

Этикетка

1

Руководство по эксплуатации

1-3 шт. на поставку

Упаковка



Потребляемая мощность

6,5 Вт

Уровень защиты реле:



Оболочкой

IP30

Клеммной колодки

IP20

Для реле ВЛ-179 испытательное напряжение составляет

2000 В

Средняя наработка на отказ при пребывании под напряжением

10000 ч

Сохраняемость в упаковке и отапливаемом помещении

8 лет

Частота питающей сети

50-60 Гц

Температура окружающего воздуха

-20…+55°С

Относительная влажность при 25°С

80%

Высота над уровнем моря

до 2000 метров

Уровень защиты оболочкой

IP30

клеммной колодкой

IP20

Срок эксплуатации

8 лет

Длительно допустимый ток выходных контактов

4 А

Минимальный ток входных контактов

0,01 А

Механическая износостойкость

3·107циклов

Рабочее расположение в пространстве

произвольное

Расстояние между рядом установленными реле в оборудовании



от 10 мм

Вес

0.3 кг
