Реле ВС-33

Реле времени ВС-33 представляет собой электромеханическое устройство, которое оснащено приводом синхронного двигателя. Конструкция установлена на панели и помещена в защитный кожух.

Панель реле оснащена:

• Переключателем поддиапазона уставок;
• Шкалой отсчета выдержки времени;
• Ручкой установки выдержки времени, один оборот которой составляет деление шкалы.

Монтаж реле ВС-33 осуществляется при помощи 2 винтов М4 способом утопленного крепления или выступающим монтажом на рейке.

Назначение

Реле времени ВС-33 предназначается для передач необходимых команд, которые осуществляются с заранее установленным замедлением в пределах времени из одной электрической цепи в другую.

Где применяется

Реле может использоваться в системах автоматики, управления, защиты в качестве обязательных комплектующих изделий для объектов атомной энергетики. Изготовляется в разных видах исполнения:

• УХЛ, применяемом в умеренном и холодном климате;
• О, используется в любых районах суши, кроме расположенных в очень холодном климате.

Особенности (преимущества, недостатки)

Реле времени ВС-33 оснащено электромагнитом сцепления, который срабатывает при подаче напряжения питания, воздействует на систему переключающего контакта. При этом осуществляется передача вращения от электродвигателя к подвижным частям, воздействующие на выходные контакты по истечению выдержки времени. При исчезновении напряжения питания реле возобновляет исходные позиции.

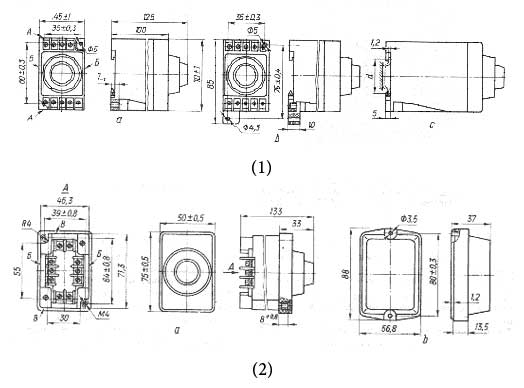

Конструктивное исполнение предусматривает 2 варианта, ВС-33-1 с передней фиксацией проводов и выступающим креплением, ВС-33-2 отличается задним подсоединением проводов и утопленным исполнением.  Условия эксплуатации реле отображены в таблице 1:

Табл.1

Таблица 2
