Щиты выключения питания ЩВПУ-1

Щиты выключения питания с дистанционным управлением ЩВПУ-1 используется для подключения кабелей 2-х либо 3-х фазных фидеров, согласно фидеров аккумуляторной батареи, а также дизель-генераторного агрегата ДГА. Кроме того, они служат для включения напряжения при пожарной опасности либо при технологической необходимости.

Данное щитовое оборудование осуществляет ручное включение/выключение:

• 2-х, 3-х фазных фидеров с нулем от внешних источников электрического питания;
• фидеров от аккумуляторной батареи со средним выводом к приборам электрического питания аппаратуры СЦБ. При выключении фидеров щиты выключения питания ЩВПУ и ЩВПУ-1 подают аварийный сигнал на выключение ДГА.

Щиты выполняют коммутацию переменного 3х фазного электротока с частотой 50 гц. Номинальное напряжение 220, 380 В переменного и постоянного тока, обеспечивают контроль исправности целей дистанционного управления. Max ток, коммутирующий от источников переменного/постоянного тока не превышает 200А в каждой фазе. Электрическое питание реле приборов дистанционного управления, индикации, контроля состояния щитов выполняется:

• переменным током от фазного напряжения (220±22) В частотой 50 Гц;
• переменным током от однофазного источника питания с номинальным напряжением (220±22) В частотой 50 Гц;
• постоянным током от источника питания напряжением (24±2,4) В.

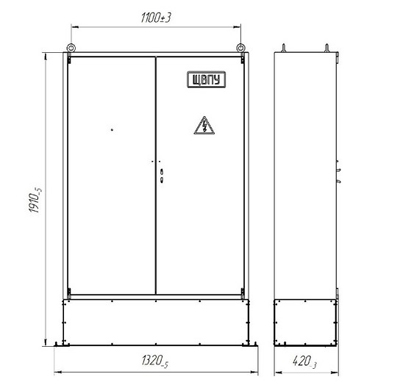

Рис.1 Габаритные и установочные размеры щита ЩВПУ-1
