Шкаф подготовки воздуха ШПВ

Шкаф подготовки воздуха используется как один из технических узлов пульта бурильщика. Оборудование входит в состав пульта, как неотъемлемая часть и служит для достижения необходимого уровня взрывозащиты.

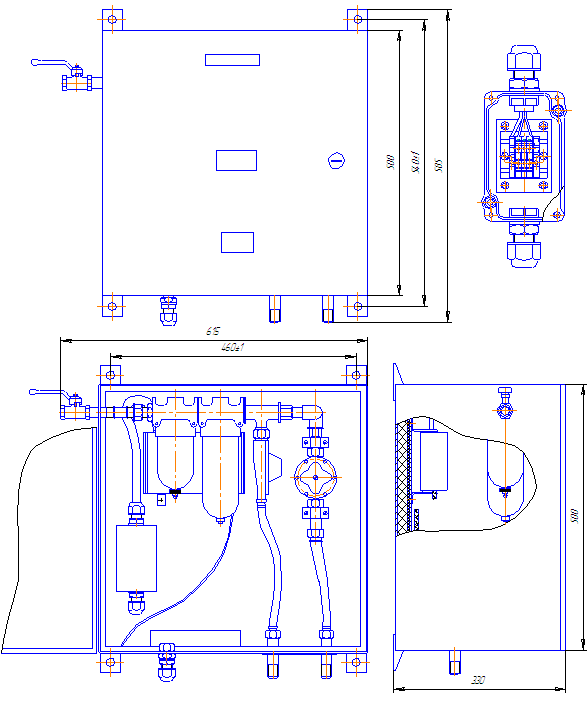

Комплект ШПВ

В комплект устройства входят такие детали как:

• Очистительные фильтры для проводимого воздуха
• Взрывозащищенный обогреватель  со встроенным терморегулятором
• Редуктор, понижающий давление воздуха до величины 0,0025 МПа, поступаемого из магистрали
• Редуктор, понижающий давление воздуха до величины 0,06 МПа, поступаемого из магистрали. Этот воздух используется для продувки пульта
• Соединительная взрывозащищенная коробка, обеспечивающее питание обогревателя
• Выходной патрубок
• Кабельный ввод

Последовательность включения пульта бурильщика

1. С помощью гибких шлангов происходит  подключение шкафа к пульту
2. Кабель питания для обогревателя подводится в распределительную коробку (обогреватель включают только при отрицательной температуре)
3. Шкаф подключают к пневмосистеме установки (при открытом входном запорном вентиле)
4. На пульте бурильщика открыть входной вентиль
5. Открыть вентиль для предпусковой продувки
6. Пульт бурильщика продувается не менее 3 минут
7. Закрыть оба вентиля
8. Подается сигнал реле от датчика, отвечающего за избыточное давление на внешнее устройство
9. Прогреть пульт при температуре +10 градусов Цельсия не менее получаса
10. Происходит автоматическое включение питания пульта
11. При достижении максимальной температуры обогрев выключается

Транспортировка и хранение

Техника может перевозиться на всех видах закрытого транспорта, при условии, что отслеживается целостность выступающих частей. Перевозить шкаф можно в диапазоне температур от -50 до +50 градусов Цельсия.

Хранение допускается только в закрытых помещениях в защищенной упаковке. При этом условия недолжны сильно отличаться от условий хранения на открытом воздухе. Диапазон допустимых температур аналогичен с транспортировкой. Срок хранения не должен превышать один год, так как после истечения этого срока нужно сделать переконсервацию устройства. Все эти операции проводятся силами самих потребителей.
